采用中空手臂構造，可將點焊的電纜類道內置其中。
采用了減小手臂與周邊設備的干涉的設計
| 標準規格 |

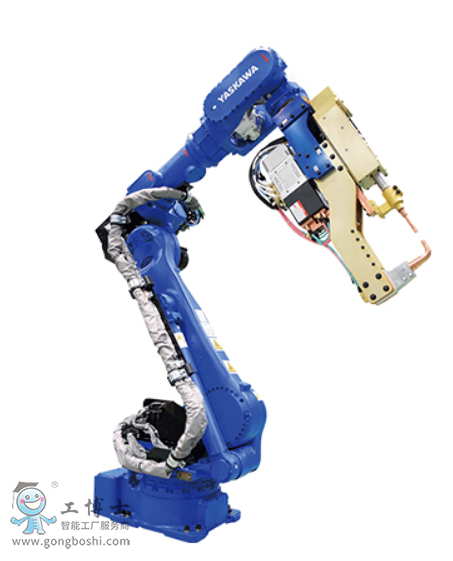

MOTOMAN-SP180H |
| 電纜處理專用法蘭盤 |
無 |
| 型號 |
YR-1-06VXH180-A00 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
手首部 |
180kg |
| U軸上 |
30kg |
| 可達 |
2702㎜ |
| 重復定位精度*2 |
0.05mm |
| 動作范圍 |
S軸（旋轉） |
-180°- +180° |
| L軸（下臂） |
-60° - +76° |
| U軸（上臂） |
-86° - +90° |
| R軸（手腕旋轉） |
-210° - +210° |
| B軸（手腕擺動） |
-130° - +130° |
| T軸（手腕回轉） |
-360° - +360°（-210° ～ +210°）∗4 |
| 速度 |
S軸（旋轉） |
2.09 rad/s，120°/s |
| L軸（下臂） |
1.69 rad/s，97°/s |
| U軸（上臂） |
2.01 rad/s，115°/s |
| R軸（手腕旋轉） |
2.62 rad/s，150°/s |
| B軸（手腕擺動） |
2.62 rad/s，150°/s |
| T軸（手腕回轉） |
4.01 rad/s，230°/s |
| 容許力矩 |
R軸（手腕旋轉） |
1000N.m |
| B軸（手腕擺動） |
1000N.m |
| T軸（手腕回轉） |
618N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
104kg.m2 |
| B軸（手腕擺動） |
104kg.m2 |
| T軸（手腕回轉） |
52kg.m2 |
| 本體質量 |
1090kg |
| 防護等級 |
本體：IP54, 手腕軸：IP65 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2(0.5Ｇ)以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
5.0kVA |
| 安裝方式*4 |
置地式 |
| 用途 |
點焊、搬運 |
| 備注 |
*1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。 |
