發那科R-2000i系列機器人本體電纜的拆卸步驟

放大字體  縮小字體 發布日期:2019-08-21  來源:(微信公眾號)上海發那科技術沙龍  瀏覽次數:1235
       對發那科R-2000i系列機器人進行更換本體電纜操作,該型號的本體電纜分為動力電纜和編碼器電纜,更換的方法類似。

       一、使用工具清單
       內六角扳手一套、斜口鉗、十字螺絲刀,一字螺絲刀、魚嘴鉗、退針器、尼龍?jiān)鷰舾?br />
       二、作業中安全用品一覽
       安全帽、安全掛鎖、手套、安全鞋

       三、拆卸步驟

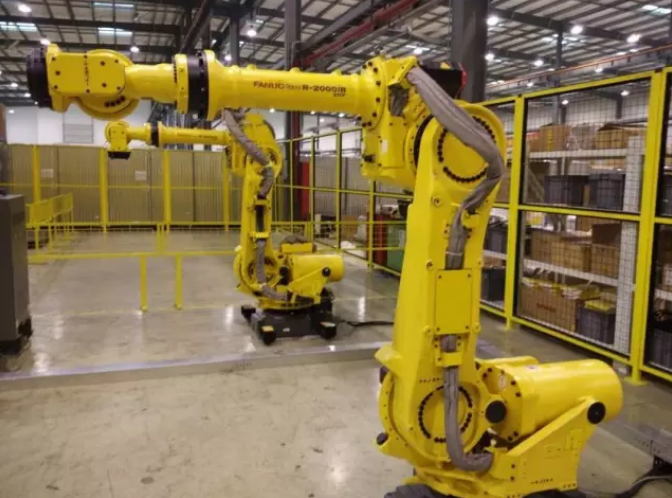

       1. 將機器人置于所有軸0度的位置(特殊情況也可以置于其他姿態),做好MC備份和鏡像備份,然后斷開控制柜的電源。
發那科R-2000i系列機器人本體電纜的拆卸步驟1

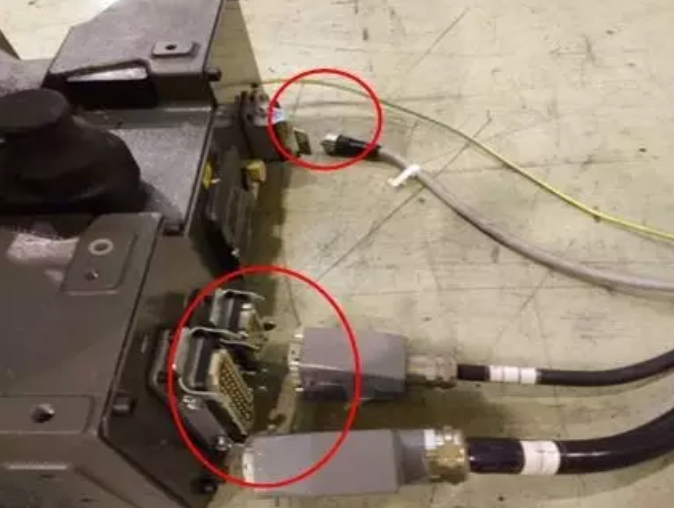

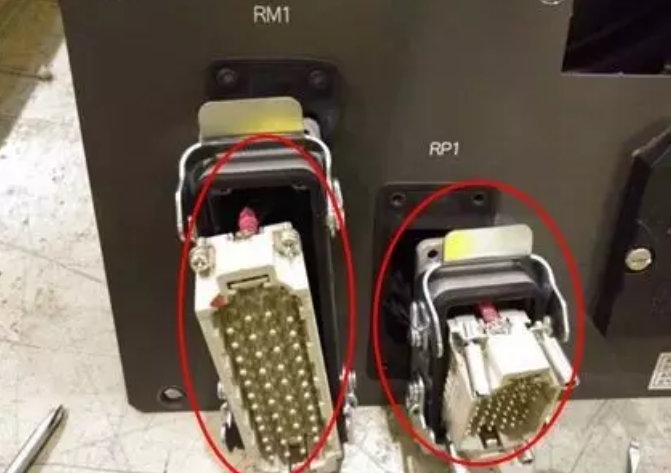

       2. 從機器人底座的配線板拆除控制柜側的電纜
發那科R-2000i系列機器人本體電纜的拆卸步驟2

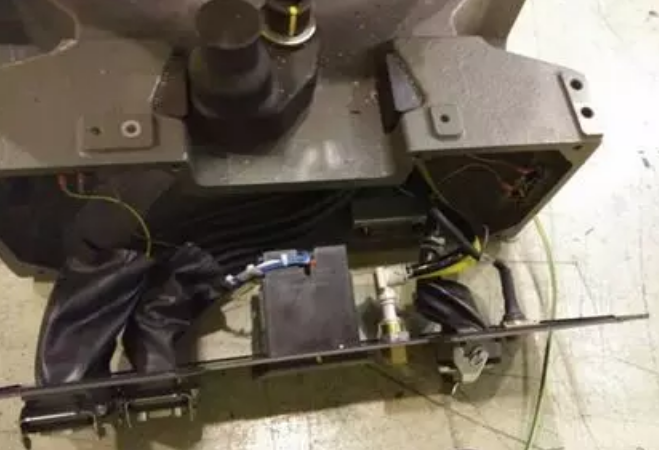

       3. 將配線板拆出
發那科R-2000i系列機器人本體電纜的拆卸步驟3

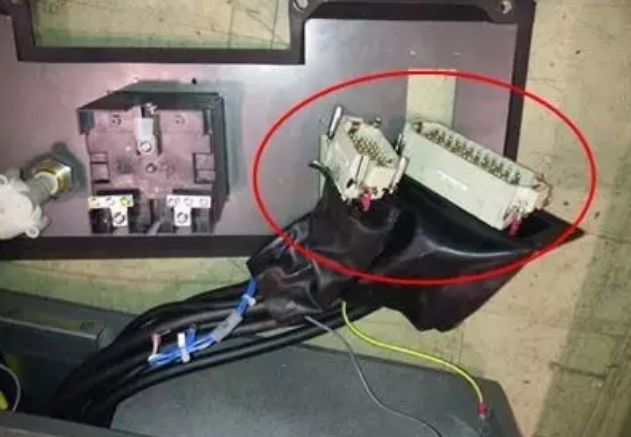

       4. 將本體電纜與外罩分離
發那科R-2000i系列機器人本體電纜的拆卸步驟4

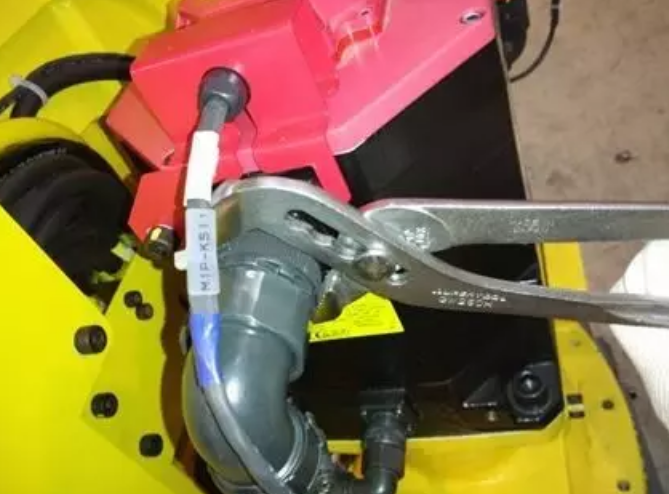

       5. 將電池盒接線端子拆除
發那科R-2000i系列機器人本體電纜的拆卸步驟5

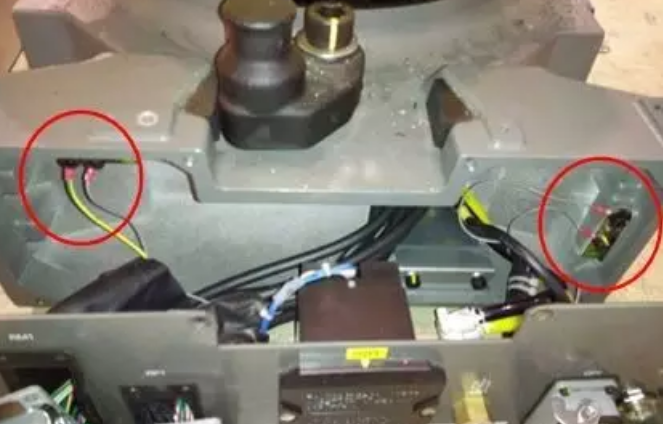

       6. 將J1底座的內部接地端子拆除
發那科R-2000i系列機器人本體電纜的拆卸步驟6

       7. 將本體電纜插頭完全分離
發那科R-2000i系列機器人本體電纜的拆卸步驟7

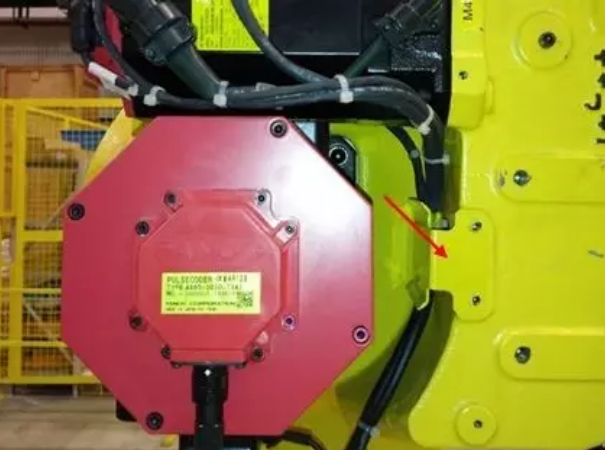

       8. 拆除J1-J2軸編碼器插頭蓋板,然后各軸拆除編碼器插頭。(拔除編碼器插頭會導致零位,在更換電機,編碼器,減速機,電纜以外的情況下,請勿拆除編碼器插頭)
發那科R-2000i系列機器人本體電纜的拆卸步驟8

       9. 拆除電纜各軸的動力接頭
發那科R-2000i系列機器人本體電纜的拆卸步驟9

       10. 拆除電纜各軸的剎車接頭
發那科R-2000i系列機器人本體電纜的拆卸步驟10

       11. 拆除J2軸基座上的蓋板
發那科R-2000i系列機器人本體電纜的拆卸步驟11

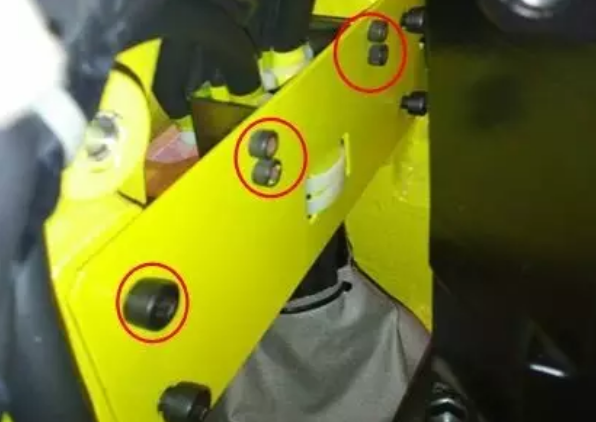

       12. 拆除J1軸上側夾緊電纜的蓋板
發那科R-2000i系列機器人本體電纜的拆卸步驟12

       13. 拆除J1軸基座內的板,拆除固定電纜夾的螺栓
發那科R-2000i系列機器人本體電纜的拆卸步驟13

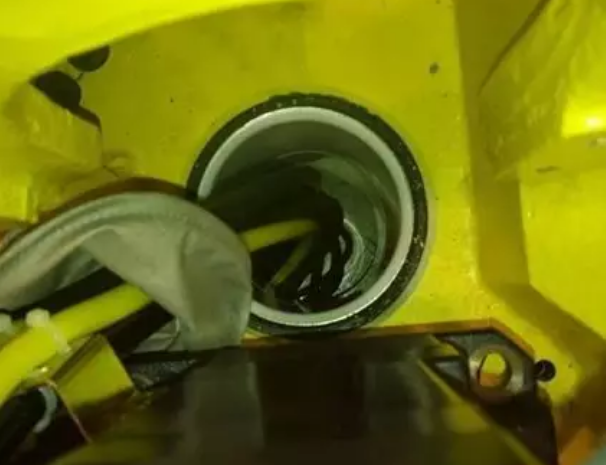

       14. 將本體哈丁頭從J1底座管部拉出
發那科R-2000i系列機器人本體電纜的拆卸步驟14

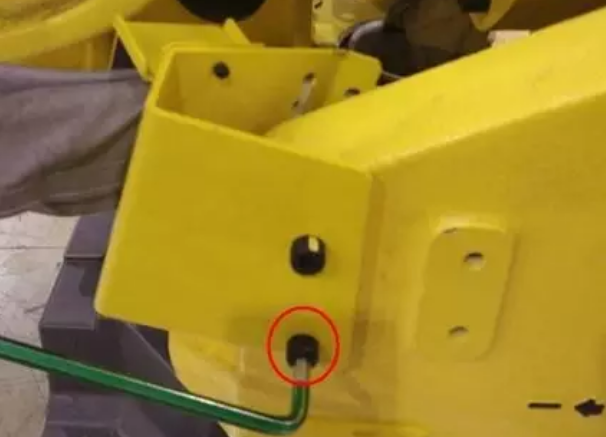

       15. 拆除J2軸側板的固定螺栓
發那科R-2000i系列機器人本體電纜的拆卸步驟15

       16. 拆除J2軸機械臂的蓋板
發那科R-2000i系列機器人本體電纜的拆卸步驟16

       17. 拆除電纜的夾緊蓋板
發那科R-2000i系列機器人本體電纜的拆卸步驟17

       18. 拆除電纜的防護布
發那科R-2000i系列機器人本體電纜的拆卸步驟18

       19. 拆除J3軸外殼的正面配線板
發那科R-2000i系列機器人本體電纜的拆卸步驟19

       20. 拆除J3軸外殼的左側蓋板1
發那科R-2000i系列機器人本體電纜的拆卸步驟20

       21. 拆除拆除J3軸外殼的左側蓋板2
發那科R-2000i系列機器人本體電纜的拆卸步驟21

       22. 拆除J3軸外殼右側走線板
發那科R-2000i系列機器人本體電纜的拆卸步驟22

       23. 將J3-J6軸電纜穿過鑄孔,并將其拉到正面?zhèn)葋?
發那科R-2000i系列機器人本體電纜的拆卸步驟23

       然后切斷束緊著計劃更換電纜的尼龍?jiān)鷰�,從而拆除電纜。
