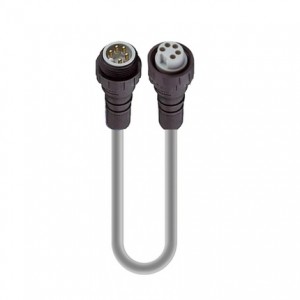

產品描述



產品系列：

電源連接器

品牌：

隆堡自動化

連接器類型：

雙頭連接線

屏蔽：

非屏蔽

額定電壓：

63 伏

工作電壓：

50 V 交流 / 60 V 直流

額定電流*：

一個 9

技術表 Side 1



產品子系列：

7/8"

聯系方式 / 性別：

雄

連接器設計：

直

附件類型：

耦合螺釘

引腳數：

5

Contact Resistance-接觸電阻：

≤ 5 mOhm

絕緣電阻：

10^9 歐姆

環境溫度（工作）*：

-40 °C 至 +90 °C

防護等級 / IP 等級**：

IP68（10 bar 下 2 小時）

污染程度：

3 符合 DIN EN 60664-1 （VDE 0110-1） 標準

觸點基材：

銅鋅

觸點電鍍：

銅/金

觸點承載材料：

熱塑性聚氨酯

觸點承載顏色：

灰色

模壓體材料：

熱塑性聚氨酯

模壓體顏色：

黑

附件材料：

PA， 黑色

電纜數據



電纜編號：

949

導體尺寸：

1.50 平方毫米

電線數量：

5

***小彎曲半徑 （固定實例）：

4 x D

***小彎曲半徑 （Flexible Inst）：

7.5 x D

循環（彎曲）：

10 米

導體材料：

銅

電纜護套材料：

PUR

電纜護套顏色：

灰色 （RAL 7032）

電纜直徑 D：

直徑 8.0 ±0.20 毫米

電線絕緣材料：

聚丙烯

絕緣線直徑：

直徑 2.35 毫米

環境溫度（固定安裝）：

-40 °C 至 +90 °C （UL AWM 80°C）

環境溫度（Flex 安裝）：

-30 °C 至 +90 °C （UL AWM 80°C）

環境溫度（固定安裝短期 100h）：

-40 °C 至 +125 °C

環境溫度（拖鏈實例）：

-20 °C 至 +60 °C

UL 電纜類型：

AWM：20939

可燃性等級（電纜護套）：

VDE 0482-332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1

技術表 Side 2



產品子系列，第 2 面：

7/8"

觸點類型/性別，第 2 面：

女性

連接器設計，第 2 側：

直

附件類型，第 2 面：

連接螺母

引腳數，第 2 側：

5

Contact Resistance-接觸電阻，第 2 側：

≤ 5 mOhm

絕緣電阻，第 2 側：

10^9 歐姆

環境溫度（運行），第 2 側*：

-40 °C 至 +90 °C

防護等級 / IP 等級，第 2 側**：

IP68（10 bar 下 2 小時）

污染度，第 2 面：

3 符合 DIN EN 60664-1 （VDE 0110-1） 標準

觸點基材，第 2 側：

銅鋅

觸點電鍍，第 2 面：

銅/金

觸點承載材料，第 2 側：

熱塑性聚氨酯

觸點承載顏色，第 2 側：

灰色

模制主體材料，第 2 面：

熱塑性聚氨酯

模制主體顏色，第 2 面：

黑

附件材料，第 2 面：

PA， 黑色

注意，第 2 面：

請勿在負載下連接/斷開連接。

安全與環境合規



符合 RoHS 標準：

是的

筆記



防護等級 / IP 等級注：

** 僅當與 Hirschmann / Lumberg Automation 連接器一起安裝和鎖定時。

注意降額：

* 通知降額

歷史



更新和修訂：

修訂號：0.8 修訂日期：2025 年 5 月 4 日
