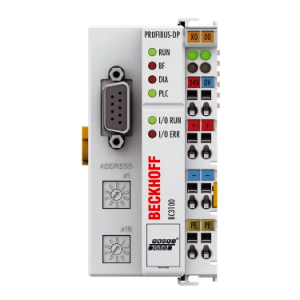

BC3100總線終端控制器是具有集成PLC功能的總線耦合器，并且具有用于Profibus的FieldBus接口。它是一個智能的從屬，可以用作Profibus系統中的分布式智能。在BC3100中，一個單元由控制器組成，在1到64個端子之間，總線端端子組成。

Profibus Controller提供的自動波特率檢測***多12 mbaud和兩個地址選擇開關用于地址分配。

 根據IEC 61131-3，使用TwinCat 2編程系統對總線終端控制器進行編程。 BC3100的配置/編程接口用于加載PLC程序。如果正在使用軟件PLC TWINCAT，則可以通過FieldBus加載PLC程序。連接的總線終端的輸入和輸出在PLC的默認設置中分配。每個總線終端都可以配置，以使其直接通過FieldBus與高級自動化設備交換數據。同樣，可以通過FieldBus在總線終端控制器和高級控制器之間進行預處理數據。

用于分布式信號處理的控制器

根據IEC 61131-3，BC3100和BC3150的編程系統Twincat獨立于制造商運行。 PLC程序可以用五種不同的編程語言（IL，F(xiàn)BD，LD，SFC，ST）編寫。此外，Twincat提供了廣泛的調試功能（斷點，單步，監視等），這有助于調試。也可以對周期時間進行調整和測量。
