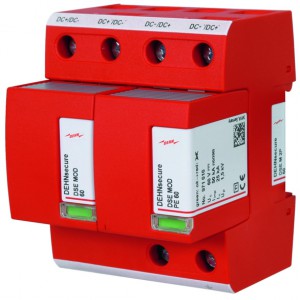

DEHNsecure M 2P ... (FM)

兩極模塊化能量協調型直流雷電流保護器，直流電壓可達60V（1+1電路），F(xiàn)M版本帶遙信端子。

2 產品

貨號 971221 DSE M 2P 60

全球貿易項目代碼 4013364138612, 海關HS編碼: 853630, 總重: 638.00 g, 包裝單位: 1.00 件

DEHNsecure M 2P 60 是一款能量協調的雷電流保護器
兩極模塊化能量協調雷電流保護器，4模寬度
適用于直流應用
依據EN 61643-11，1級SPD
適用于直流電路的火花間隙技術
故障指示
直流***大持續工作電壓：60 V
電壓保護水平： ≤ 1.5 kV
雷電沖擊電流(10/350)： 50 kA
直流續流遮斷能力：25 kA
依據IEC 62305-4可與其它DEHN紅線產品能量協調使用

制造商： DEHN
型號: DSE M 2P 60
貨號: 971221
其他類似產品

技術參數

SPD依據EN 61643-11/...IEC 61643-11	1級 / I級
直流***大持續工作電壓 (UC )	60 V
雷電沖擊電流(10/350 μs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp )	25 / 50 kA
比能量 (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156.25 / 625.00 kJ/ohms
標稱放電電流(8/20 μs) (In )	25 kA
直接與DEHNguard能量協調	DG SE DC 60（貨號 972 110）
電壓保護水平 (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP )	≤ 1.5 / ≤ 1.5 kV
響應時間 (tA )	≤ 100 ns
直流***大后備熔絲時短路耐受能力 (ISCCR )	25 kA
直流***大后備熔絲	250 A gG
***大后備熔絲 (DC+/DC- -> DC+'/DC-')	125 A gG
工作溫度范圍 (并聯) (TUP )	-40 °C ... +80 °C
工作溫度范圍 (串聯) (TUS )	-40 °C ... +60 °C
工作狀態/故障指示	綠 / 紅
端口數	1
***小安裝導線截面積	10 mm2 單股線/軟線
***大安裝導線截面積 (DC+/DC-, DC-/DC+, 9)	50 mm2 多股線 / 35 mm2 軟線
***大安裝導線截面積 (DC+´/DC-´, DC-´/DC+´)	35 mm2 多股線 / 25 mm2 軟線
安裝方式	35 mm DIN 軌，依據 EN 60715
外殼材質	紅色熱塑性材料， UL 94 V-0
安裝地點	室內
防護等級	IP 20
尺寸	4 模數，DIN 43880
認證	UL
