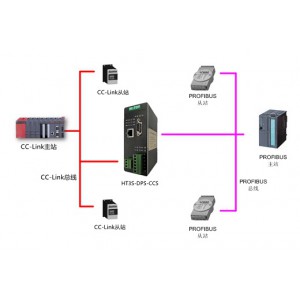

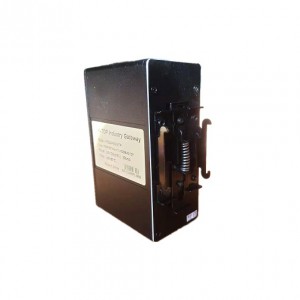

HT3S-DPS-CCS 是一款 CC-LINK從站功能的通訊網關。該產品主要功能是將 PROFIBUS DP接入到 CC-LINK網絡中。本網關連接到 CC-LINK總線中作為從站使用，連接到 PROFIBUS 總線中同樣也作為從站使用。即可以實現兩個不同協議的PLC做數據交換。
為分布式控制系統（PLC、DCS、工控機）提供PROFIBUS從站設備集成解決方案，PROFIBUS網關設備承擔著將全球各廠家PROFIBUS-DP協議接入到 CC-LINK網絡中的任務，為全球PROFIBUS系統用戶服務。
技術參數
PROFIBUS DP 技術參數
● 網關協議符合 GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第 3 部分： PROFIBUS 規范。
● 網關做為 PROFIBUS 網絡從站，支持的波特率： 9.6Kbps~12Mbps。
●支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。
●支持的插槽數量：***大 20 條。
CC-LINK 技術參數
● 網關的CC-Link接口作為從站工作。
● 網關支持CC-Link Ver.1 。
● 網關支持輸入輸出各48字節 。
● 波特率支持：156K、625K、2.5M、5M、10M可選。
● 網關作為遠程設備站工作。
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
