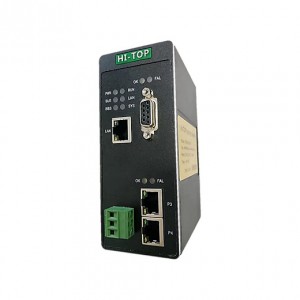

Modbus TCP轉Profibus DP協議轉換網關工業級 HT3S-DPS-MTP

HT3S-DPS-MTP是一款PROFIBUS-DP從站功能的通訊網關。該產品主要功能是將各種MODBUS-TCP設備接入到PROFIBUS-DP網絡中。

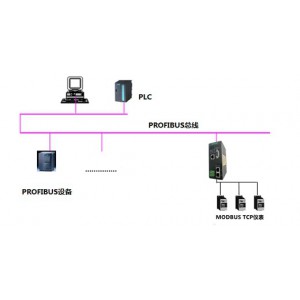

HT3S-DPS-MTP網關連接到PROFIBUS-DP總線中作為從站使用，連接到MODBUS-TCP總線中作為主站或從站使用。

產品特點
▼應用廣泛：凡可以作為MODBUS RTU或MODBUS TCP/IP客戶端或服務器端的MODBUS協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。HT3S-DPS-MTP網關在PROFIBUS一側只做PROFIBUS的從站；在MODBUS TCP/IP一側做MODBUS服務端或客戶端。
▼應用簡單：用戶不用了解PROFIBUS和MODBUS技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信。
▼透明通信：用戶可以依照PROFIBUS通信數據區和MODBUS通信數據區的映射關系，實現PROFIBUS到MODBUS之間的數據透明通信。

產品選型

1，HT3S-DPS-MDN：支持MODBUS RTU（RS485/RS232）轉Profibus DP 協議，做Profibus DP 協議PLC的從站。

2，HT3S-DPS-RSE：支持自由協議（RS485/RS232）轉Profibus DP 協議，做Profibus DP 協議PLC的從站。

3，HT3S-DPS-MTP：支持MODBUS TCP 轉Profibus DP 協議，做Profibus DP 協議PLC的從站。

3，HT3S-DPS-RTP：支持自由協議TCP/IP 轉Profibus DP 協議，做Profibus DP 協議PLC的從站。

技術參數

PROFIBUS-DP 技術參數

● 網關協議符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS 規范。

● 網關作為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

● 支持的插槽數量：39條。

● MODBUS作為主站或從站時，使用不同的GSD文件。

MODBUS TCP 技術參數

● 網關的MODBUS接口可通過撥碼選擇作為主站（客戶端）或從站（服務器），兩種工作方式二選一工作。

● 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。

● 網關作為MODBUS 主站，可以開通8個通道，連接8個MODBUS從站。從站站號1~8，對應端口號10001~10008，端口號可以通過軟件進行更改。

● 網關作為MODBUS 從站，支持02H、04H、0FH、10H號功能。

● 網關作為MODBUS 從站，端口號支持501~504。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

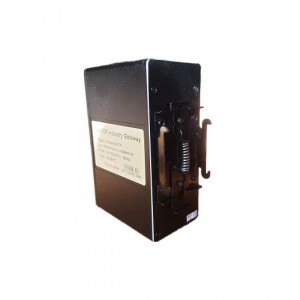

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
