SR0033

設備技術參數：

1 機架方通焊接，上部防護罩采用型材加壓克力板制作；  整體外形尺寸：1000mm*1000*1900（長*寬*高）。

2 設備兼容尺寸：  寬（130-200）*厚（25-75）*高（90-210），換型生產調試時間分鐘；

3 關鍵部位尺寸：  a)密封嘴類型：O 型硅膠密封圈 12*8*5mm(外徑*內徑*厚度）；  b)壓釘桿材質：Cr12 直徑：3.4mm  c)壓釘氣缸缸徑：32mm

4 防電解液污染措施：在抽真空管道和吸釘管道上加真空過濾器和電解液收集罐;

5 真空壓力范圍：0 至-85kpa，真空表精度：0.1Kpa，真空壓力可設定和真空流量 可調節；

6 保壓時間可設：0-99s(分 s、min、h 三個檔位，可自由設定)；

7 壓密封釘精度：±0.10mm（伺服電機模組壓釘過程頂蓋無變形，無劃痕刮傷，不 損傷防爆閥）

8 電池定位精度：±0.15mm；定位模塊與電池接觸面采用絕緣材料；

9 節拍3-4PPH  設備優率：大于 99%；

10  配置電源：220V ,1.5KW

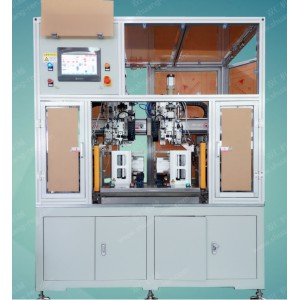

設備簡介：產品人工上料，定位后產品移動到插釘位，插釘機構取釘后移到打釘位，下壓密封并半打入膠釘，抽真空，真空穩定后回氦，回氦完成旋轉打入密封膠釘，完成后進行膠釘打入狀態復檢，完成產品的入釘回氦。
