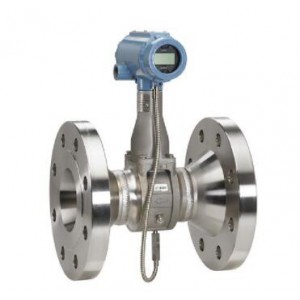

羅斯蒙特™ 8800 MultiVariable 流量計





Product Description

羅斯蒙特 8800 MultiVariable 渦街流量計將溫度和流量設備整合到單個高精度儀表中，從而省去了單獨安裝兩臺或多臺設備的高昂費用。其一體化可拆卸溫度傳感器可***測量過程溫度，不僅與過程隔離，而且還與渦街流量傳感器分隔開來。通過外部 HART® 壓力變送器的輸入，它還可以提供溫度和壓力補償，在蒸汽和液體應用中實現質量流量和修正體積補償。



規格

流量計精度使用 8800 MultiVariable 流量計（MTA 選項）時，獲得水中質量流量率 ± 0.70% 的精度

使用 8800 MultiVariable 流量計（MTA 選項）時，獲得水中質量流量率 ± 2% 的精度

使用 8800 MultiVariable 流量計（MPA 選項）時，獲得蒸汽中壓力為 30 psia 至 2,000 psia 時流量率 ± 1.3% 的精度

使用 8800 MultiVariable 流量計（MCA 選項）時，獲得蒸汽中壓力為 150 psia 時流量率 ± 1.2% 的精度

用 8800 MultiVariable 流量計（MCA 選項）時，獲得蒸汽中壓力為 300 psia 時流量率 ± 1.3% 的精度

用 8800 MultiVariable 流量計（MCA 選項）時，獲得蒸汽中壓力為 800 psia 時流量率 ± 1.6% 的精度

用 8800 MultiVariable 流量計（MCA 選項）時，獲得蒸汽中壓力為 2,000 psia 時流量率 ± 2.5% 的精度





液體體積流量率                      ± 0.65% 的精度（未補償）

氣體和蒸汽體積流量率            ± 1% 的精度（未補償）

量程比                                   38:1

輸出                                     4-20 mA，基于 HART 5 或 7（MTA/MPA/MCA 選項）

                                          4-20 mA，基于 HART 5 或 7 和可調脈沖輸出（MTA/MPA/MCA 選項）

                                   FOUNDATION 現場總線 ITK6，帶 2 個模擬輸入模塊、1 個備用鏈路活動調度器功能塊、1 個積分器功能塊和 1 個 PID 功能塊（MTA 選項）

帶設備狀態和 4 個變量的 Modbus RS-485（MTA 選項）

接液部件的材料不銹鋼；        316 / 316L 和 CF3M

鎳合金                                 – C-22 和 CW2M

高溫碳鋼                              – A105 和 WCB

低溫碳鋼                              – LF2 和 LCC

雙相                                   UNS S32760 和 6A



法蘭選項ANSI                   150 至 1500 級

DIN PN                          10 至 PN 160

JIS                                    10K 至 40K

法蘭面有多重朝向



過程溫度限值                  -330°F 至 800°F（-200°C 至 427°C）

溫度傳感器精度                 ± 2.2°F (1.2°C)

溫度傳感器量程                -40 至 800°F （-40 至 427°C）
