DEHNbloc modular
• 火花間隙型，能量協調的雷電流保護器，由底座和可插拔保護模塊組成
• RADAX Flow技術，具備續流抑制能力，滿足系統高可靠性要求
• 短路電流至50 kArms 時，32 A gG 熔絲不跳
• 雷電流放電能力達50 kA (10/350μs)
• 與電涌保護器DEHNguard能量協調，無需連接額外線纜
• 電壓保護水平低
• 工作狀態/故障在監視窗口中指示
• 使用模塊釋放按鈕，無需工具更換保護模塊

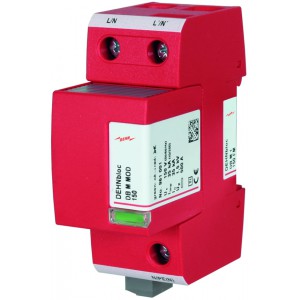

DEHNbloc M 1 ... FM
單極模塊化能量協調的雷電流保護器，具有很強的雷電流泄放能力；帶有遙信端子（浮動切換觸點）。
3 產品
貨號 961115 DB M 1 150 FM
全球貿易項目代碼 4013364118577, 海關關稅號: 85363090, 總重: 337.30 g, 包裝單位: 1.00 件
前代產品
900015
DEHNbloc M 1 150 FM 是一款能量協調的雷電流保護器
單極，可插拔模塊，能量協調的雷電流保護器
高續流抑制能力
帶遙信端子，2模寬度
依據EN 61643-11，1級SPD
火花間隙技術，并有續流抑制能力
故障指示
交流***大持續工作電壓：150 V
電壓保護水平： ≤ 1.5 kV
雷電沖擊電流(10/350)： 35 kA
續流遮斷能力：35 kArms
依據IEC 62305-4可與其它DEHN紅線產品能量協調使用
制造商： DEHN
型號: DB M 1 150 FM
貨號: 961115
其他類似產品
技術參數
| SPD依據EN 61643-11/...IEC 61643-11 |
1級 / I級 |
| 標稱交流電壓 (UN ) |
120 V (50 / 60 Hz) |
| 交流***大持續工作電壓 (UC ) |
150 V (50 / 60 Hz) |
| 雷電沖擊電流(10/350 μs) (Iimp ) |
35 kA |
| 比能量 (W/R) |
306.25 kJ/ohms |
| 電壓保護水平 (UP ) |
≤ 1.5 kV |
| 工頻續流遮斷能力 (Ifi ) |
35 kArms |
| 續流抑制/選擇性 |
預期續流到35 kArms時，32AgG熔絲不跳 |
| 響應時間 (tA ) |
≤ 100 ns |
| IK = 35 kArms (ta ≤ 0.2 s)時，***大后備熔絲 (L) |
500 A gG |
| IK = 35 kArms (ta ≤ 5 s)時，***大后備熔絲 (L) |
315 A gG |
| IK > 35 kArms , ***大后備熔絲 (L) |
200 A gG |
| 串聯***大后備熔絲 (L-L') |
125 A gG |
| 暫態過電壓 (TOV) (UT) 特性 |
230 V / 120 min 耐受 |
| 工作溫度范圍 (并聯) (TUP ) |
-40 °C ... +80 °C |
| 工作溫度范圍 (串聯) (TUS ) |
-40 °C ... +60 °C |
| 工作狀態/故障指示 |
綠 / 紅 |
| 端口數 |
1 |
| ***小安裝導線截面積 (L/N, L'/N', N/PE (N)) |
10 mm2 單股線/軟線 |
| ***大安裝導線截面積 (L/N, N/PE(N)) |
50 mm2 多股線 / 35 mm2 軟線 |
| ***大安裝導線截面積 (L', N') |
35 mm2 多股線 / 25 mm2 軟線 |
| 安裝方式 |
35 mm DIN 軌，依據 EN 60715 |
| 外殼材質 |
紅色熱塑性材料，UL 94 V-0 |
| 安裝地點 |
室內 |
| 防護等級 |
IP 20 |
| 尺寸 |
2 模數，DIN 43880 |
| 認證 |
UL, CSA |
| 遙信觸點類型 |
浮動切換觸點 |
| 交流負載能力 |
250 V / 0.5 A |
| 直流負載能力 |
250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| 遙信終端的橫截面積 |
***大1.5 mm2 單股線/軟線 |
