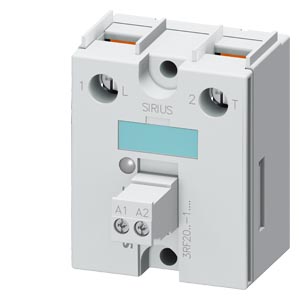

半導體繼電器，單相 3RF2 等分間隔 45 mm，70 A 48-460 V / 24 V DC 螺栓型端子連接帶導熱箔

產品品牌名稱

SIRIUS

產品名稱

半導體繼電器

產品的規格

1 相

產品類型名稱

3RF20

綜合技術數據

產品功能

零點接通

損耗功率 [W] 電流測定值時

● AC 時在熱運行狀態中

94 W

● AC 時在熱運行狀態中每個電極

94 W

● 無負載電流份額典型

0.4 W

絕緣電壓測定值

600 V

電壓類型

● 工作電壓

AC

● 控制饋電電壓的

DC

耐沖擊性符合 IEC 60068-2-27

15g / 11 ms

抗震強度符合 IEC 60068-2-6

2g

參考標示符合 DIN EN 61346-2

Q

參考標示符合 IEC 81346-2:2009

Q

RoHS 指令（日期）

07/01/2006

主電路

極數 用于主電路

1

常開觸點數量用于主觸點

1

常閉觸點數量用于主觸點

0

電壓類型工作電壓

AC

工作電壓

● AC 時

— 50 Hz 時測定值

48 ... 460 V

— 60 Hz 時測定值

48 ... 460 V

工作頻率測定值

50 ... 60 Hz

相對對稱公差工作頻率的

10 %

關于工作電壓的工作范圍 AC 時

● 50 Hz 時

40 ... 506 V

● 60 Hz 時

40 ... 506 V

工作電流

● 在AC-51時測定值

50 A

● 根據 UL 508 測定值

50 A

電流負載能力 ***大值

70 A

工作電流 ***小值

500 mA

電壓增長速率在晶閘管處用于主觸點許可***大值

1 000 V/µs

反向電壓在晶閘管處用于主觸點許可***大值

1 200 V

反向電流晶閘管

10 mA

降級溫度

40 °C

抗脈沖電流穩定性測定值

1 200 A

I2t 值 ***大值

7 200 A²·s

控制電路/控制

電壓類型控制饋電電壓的

DC

控制饋電電壓 1

● DC 時測定值

30 V

● DC 時

15 ... 24 V

控制饋電電壓

● DC 時信號<1>識別的初始值

15 V

● DC 時信號 <0> 終值識別

5 V

控制電流當***低的控制饋電電壓時

● DC 時

13 mA

控制電流 DC 時測定值

15 mA

接通延遲時間

1 ms; 額外***多一個半波

斷開延遲時間

1 ms; 額外***多一個半波

輔助電路

開關觸點的類型

常開觸點 (NO)

常閉觸點數量用于輔助觸點

0

常開觸點數量用于輔助觸點

0

轉換器數量用于輔助觸點

0

裝入/固定/外廓尺寸

緊固類型

螺栓固定

● 并排裝配

是

螺紋規格用于設備的固定螺栓

M4

擰緊扭矩固定螺釘?shù)?***大值

1.5 N·m

擰緊轉矩 [lbf·in] 固定螺釘?shù)?***大值

13 lbf·in

高度

58 mm

寬度

45 mm

深度

48 mm

接口/ 接線端子

產品組件用于輔助和控制電路的可拆下接線夾

是

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

可連接的導線截面類型

● 用于主觸點

— 單芯線的

2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²)

— 細芯線的帶有電纜末端加工

2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²

● 在 AWG 導線處用于主觸點

2x (14 ... 10)

可連接的導線截面用于主觸點

● 單芯線或多芯線

1.5 ... 6 mm²

● 細芯線的帶有電纜末端加工

1 ... 10 mm²

可連接的導線截面類型

● 對于輔助觸點和控制觸點

— 單芯線的

1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)

— 細芯線的帶有電纜末端加工

1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)

— 細芯線的無電纜末端加工

1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)

● 在 AWG 導線處對于輔助觸點和控制觸點

1x (AWG 20 ... 12)

AWG 號碼作為已編碼可連接的導線截面用于主觸點

14 ... 10

擰緊扭矩

● 用于主觸點螺栓連接時

2 ... 2.5 N·m

● 對于輔助觸點和控制觸點螺栓連接時

0.5 ... 0.6 N·m

擰緊轉矩 [lbf·in]

● 用于主觸點螺栓連接時

7 ... 10.3 lbf·in

● 對于輔助觸點和控制觸點螺栓連接時

4.5 ... 5.3 lbf·in

螺紋規格連接螺栓的

● 用于主觸點

M4

● 輔助和控制觸點的

M3

剝線長度導線的

● 用于主觸點

10 mm

● 對于輔助觸點和控制觸點

7 mm

安全

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

環境條件

安裝高度高度超出水平面以上 ***大值

1 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

電磁兼容性

電纜連接的干擾耦合

● 來自脈沖按照IEC 61000-4-4的

2 kV / 5 kHz 性能標準 2

● 來自線對地浪涌符合 IEC 61000-4-5的

2 kV 性能標準 2

● 來自導線-導線浪涌符合 IEC 61000-4-5的

1 kV 性能標準 2

● 來自高頻射線按照IEC 61000-4-6

140 dBuV，在 0.15 ... 80 MHz 頻率范圍內，性能標準 1

電磁場產生的的干擾饋入按照IEC 61000-4-3的

80 MHz ... 1 GHz 10 V/m，性能標準 1

靜電的放空按照IEC 61000-4-2

4 kV 接觸放電 / 8 kV 空氣放電，性能標準 2

電纜產生的 HF 干擾饋入按照 CISPR11

A 類針對工業領域

電磁場產生的 HF 干擾饋入按照 CISPR11

等級 B，適用于住宅、辦公和工廠范圍
