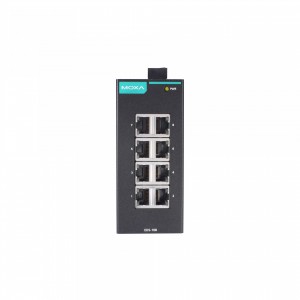

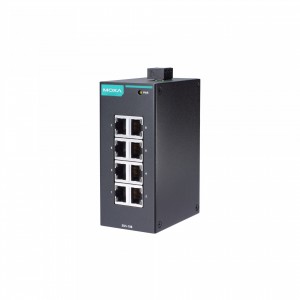

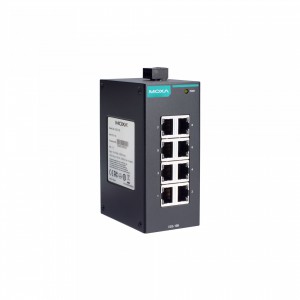

8 端口入門級非網管型以太網交換機
特點和優勢
• 10/100BaseT(X)（RJ45 接頭）、100BaseFX（多模、 SC/ST 接頭）
• 支持 IEEE802.3/802.3u/802.3x
• 廣播風暴保護
• 支持導軌式安裝
• 支持 -10 至 60°C 工作溫度
介紹
EDS-108 系列工業以太網交換機是一款入門級工業 8 端口以太網交換機 ，支持 IEEE 802.3、 IEEE 802.3u 和 IEEE 802.3x ，并支持以標準IEEE 802.3 以太 網數據幀轉發 ，適用于工業網絡通訊(例如PROFINET NRT/RT 數據幀轉發)。此系列交換機配備 10/100M、 全/半雙工、 MDI/MDIX 自適應 RJ45 端口。
EDS-108 系列支持 -10 至 60°C 工作溫度 ，并可輕松安裝在控制箱等狹小的空間內。導軌式安裝、寬溫 ，以及 帶 LED 指示燈的 IP30 外殼 ，使 EDS-108 交換機可靠和易于使用。
規格
以太網接口
|
10/100BaseT(X) 端口（RJ45 接頭）
|
自動 MDI/MDI-X 連接
全/半雙工模式
自動 MDI/MDI-X 連接
|
|
100BaseFX 端口（多模 SC 接頭）
|
EDS-108-M-SC ：支持
|
|
光纖
|
| |
 100BaseFX |
|
多模
|
單模
|
|
光纖線纜類型
|
OM1
|
50/125 µm
|
G.652
|
|
800 MHz x km
|
|
典型距離
|
4 km
|
5 km
|
40 km
|
|
波長
|
典型值 (nm)
|
1300
|
1310
|
|
TX 波長范圍 (nm)
|
1260 至 1360
|
1280 至 1340
|
|
RX 波長范圍 (nm)
|
1100 至 1600
|
1100 至 1600
|
|
光功率
|
TX 功率范圍 (dBm)
|
-10 至 -20
|
0 至 -5
|
|
RX 靈敏度范圍 (dBm)
|
-3 至 -32
|
-3 至 -34
|
|
鏈路預算 (dB)
|
12
|
29
|
|
色散損失 (dB)
|
3
|
1
|
|
注意 ：連接單模光纖收發器時 ，建議使用衰減器以防止光功率過大造成的損壞。
注意 ：計算特定光纖收發器的“典型距離”如下 ：鏈路預算 (dB) > 色散損失 (dB) + 總鏈路 損耗 (dB)。
|
|
|
標準
|
IEEE 802.3 ，用于 10BaseT
IEEE 802.3u ，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x ，用于流量控制
|
交換特性
|
處理類型
|
存儲轉發
|
|
MAC 地址表大小
|
2 K
|
|
數據包緩沖區大小
|
768 kb
|
電源參數
|
連接
|
1 個可拆卸 3 觸點接線端子
|
|
輸入電流
|
EDS-108 ：0.07 A @ 24 VDC
EDS-108-M-SC 系列 ：0.1 A @ 24 VDC
|
|
輸入電壓
|
24 VDC
|
|
工作電壓
|
12 至 48 VDC
|
|
過載電流保護
|
2.5 A @ 24 VDC
|
|
反接保護
|
支持
|
機械特性
|
尺寸
|
50.3 x 124 x 84.8 mm（1.98 x 4.88 x 3.34 英寸）
|
|
安裝
|
導軌式安裝
|
|
IP 等級
|
IP30
|
|
外殼
|
金屬
|
|
重量
|
170 g (0.38 lb)
|
工作環境
|
相對濕度
|
5 至 95%（非冷凝）
|
|
工作溫度
|
-10 至 60°C（14 至 140°F）
|
|
存儲溫度（含包裝）
|
-40 至 85°C（-40 至 185°F）
|
安規認證
|
EMI
|
CISPR 32 ，F(xiàn)CC Part 15B Class A
|
|
EMS
|
IEC 61000-4-2 ESD ：接觸 ：4 kV；空氣 ：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT ：電源 ：1 kV；信號 ：0.5 kV
IEC 61000-4-5 Surge ：電源 ：1 kV；信號 ：1 kV
IEC 61000-4-6 CS ：3 V
IEC 61000-4-8 PFMF
|
|
自由落體
|
IEC 60068-2-31
|
|
沖擊
|
IEC 60068-2-27
|
|
振動
|
IEC 60068-2-6
|
MTBF
|
時間
|
7,492,000 小時
|
|
標準
|
Telcordia (Bellcore) ，GB
|
保修
|
保修期限
|
5 年
|
|
詳情
|
請參閱 www.moxa.com.cn/warranty
|
包裝清單
|
設備
|
1 x EDS-108 系列交換機
|
|
文件
|
1 x 快速安裝指南
1 x 保修卡
|

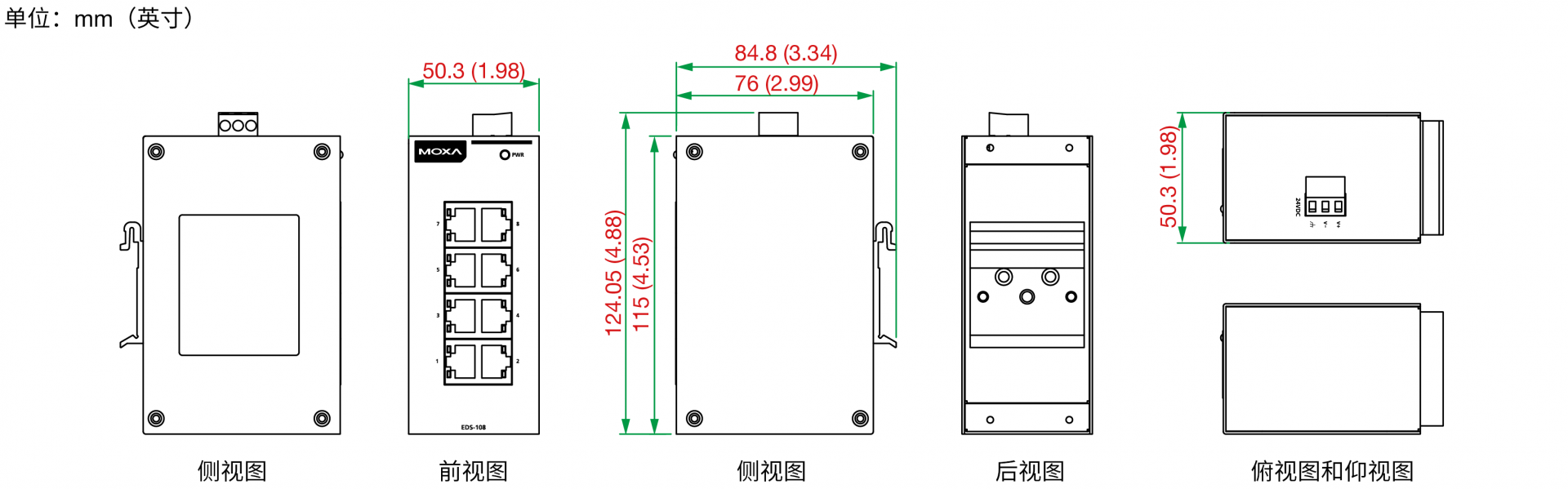

尺寸
|
型號
|
10/100BaseT(X) 端口
RJ45 接頭
|
100BaseFX 端口
多模 SC 接頭
|
工作溫度
|
|
EDS-108
|
8
|
-10 至 60°C
|
|
EDS-108-M-SC
|
7
|
1
|
-10 至 60°C
|
配件（單獨選購）
|
電源
|
|
DR-120-24
|
120W/2.5 A 導軌式 24 VDC 電源 ，帶通用 88 至 132 VAC 或 176 至 264 VAC 交換機輸入 ，或 248 至 370 VDC 輸入 ，工作溫度 -10 至 60°C
|
|
DR-4524
|
45W/2A 導軌式 24 VDC 電源 ，帶通用 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -10 至 50°C
|
|
DR-75-24
|
75W/3.2A 導軌式 24 VDC 電源 ，帶通用 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -10 至 60°C
|
|
MDR-40-24
|
40W/1.7A 導軌式 24 VDC 電源 ，帶 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -20 至 70°C
|
|
MDR-60-24
|
60W/2.5 A 導軌式 24 VDC 電源 ，帶 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -20 至 70°C
|
|
機架式安裝套件
|
|
RK-4U
|
19 英寸機架式安裝套件
|
