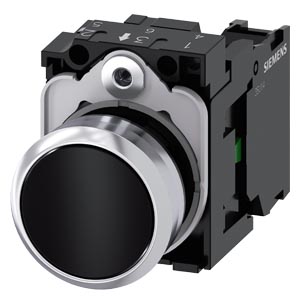

西門子按鈕開關3SU1150-0AB10-1BA0
 |
按鍵開關， 22 mm,圓形， 金屬，高光， 黑色， 按鈕，平， 鍵控式， 帶支架， 1S， 螺栓型端子連接 |
| 產品品牌名稱 |
SIRIUS ACT |
| 產品名稱 |
按鍵 |
| 產品的規格 |
全套設備 |
| 產品類型名稱 |
3SU1 |
| 產品線 |
金屬，高光，22 mm |
| 生產商產品編號 |
|
| ● 隨附觸頭模塊 在位置 1 |
3SU1400-1AA10-1BA0 |
| ● 隨附夾具 |
3SU1550-0AA10-0AA0 |
| ● 隨附致動器 |
3SU1050-0AB10-0AA0 |
| 指令位置數目 |
1 |
| 操作裝置 |
| 操作元件的結構形式 |
單按鈕，扁平 |
| 工作原理 操縱元件的 |
彈簧復位型 |
| 產品擴展 可選 發光元件 |
否 |
| 顏色 操縱元件的 |
黑色的 |
| 材料 操縱元件的 |
塑料 |
| 形狀 操縱元件的 |
圓形的 |
| 外徑 操縱元件的 |
29.45 mm |
| 觸頭模塊的數量 |
1 |
| 前環 |
| 產品組件 正面固定環 |
是 |
| 前置墊圈規格 |
標準 |
| 材料 正面固定環的 |
高光澤金屬 |
| 顏色 正面固定環的 |
銀色 |
| 支架 |
| 材料 支架 |
塑料 |
| 顯示 |
| LED 模塊數量 |
0 |
| 綜合技術數據 |
| 產品功能 強行開啟 |
否 |
| 產品組件 發光元件 |
否 |
| 絕緣電壓 測定值 |
500 V |
| 污染程度 |
3 |
| 電壓類型 工作電壓 |
AC/DC |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 防護等級 IP |
IP66，IP67，IP69 (IP69K) |
| ● 連接端子 |
IP20 |
| 防護等級 NEMA |
1, 2, 3, 3R, 4, 4X, 12, 13 |
| 耐沖擊性 |
|
| ● 符合 IEC 60068-2-27 |
正弦半波15g/11ms |
| 抗震強度 |
|
| ● 符合 IEC 60068-2-6 |
10 ... 500 Hz： 5g |
| 開關頻率 ***大值 |
3 600 1/h |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） 典型 |
10 000 000 |
| 熱電流 |
10 A |
| 參考標示 符合 IEC 81346-2:2009 |
S |
| 持續電流 電路保護開關C特性的 |
10 A; 可應對小于 400 A 的短路電流 |
| 持續電流 DIAZED熔斷器熔絲 靈敏的 |
10 A |
| 持續電流 gG DIAZED 熔斷器熔絲的 |
10 A |
| RoHS 指令（日期） |
10/01/2014 |
| 工作電壓 |
|
| ● AC 時 |
|
| — 50 Hz 時 測定值 |
5 ... 500 V |
| — 60 Hz 時 測定值 |
5 ... 500 V |
| ● DC 時 測定值 |
5 ... 500 V |
| 電力電子學 |
| 接觸可靠性 |
每 1 億次開關轉換出現一次錯誤情況 (17 V, 5 mA)，每 1000萬次開關轉換出現一次錯誤情況 (5 V, 1 mA) |
| 輔助電路 |
| 觸點規格 輔助觸頭的 |
銀合金 |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
1 |
| 接口/ 接線端子 |
| 電氣連接規格 |
螺栓連接 |
| ● 模塊和附件 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 帶有電纜末端加工 |
2x (0.5 ... 0.75 mm²) |
| ● 單芯線的 無電纜末端加工 |
2x (1.0 ... 1.5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²) |
| ● 細芯線的 無電纜末端加工 |
2x (1,0 ... 1,5 mm²) |
| ● 在 AWG 導線處 |
2x (18 ... 14) |
| 擰緊扭矩 支架中的螺栓 |
1 ... 1.2 N·m |
| 擰緊扭矩 螺栓連接時 |
0.8 ... 0.9 N·m |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C |
| ● 存放期間 |
-40 ... +80 °C |
| 氣候級 運行期間 符合 IEC 60721 |
3M6、3S2、3B2、3C3、3K6（相對空氣濕度為 10 ...95%時，前面板后的所有設備不允許在運行中有凝露） |
| Environmental footprint |
| 環保產品聲明(EPD) |
是 |
| 全球變暖潛能值 [CO2 當量] 總計 |
0.593 kg |
| 全球變暖潛能值 [CO2 當量] 制造期間 |
0.625 kg |
| 全球變暖潛能值 [CO2 當量] 運行期間 |
0.235 kg |
| 全球變暖潛能值 [CO2 當量] 使用壽命終止后 |
-0.267 kg |
| 裝入/固定/外廓尺寸 |
| 緊固類型 |
前面板安裝 |
| ● 模塊和附件 |
面板固定 |
| 高度 |
40 mm |
| 寬度 |
30 mm |
| 形狀 安裝配件的開口的 |
圓形的 |
| 裝入直徑 |
22.3 mm |
| 裝入直徑的正向公差 |
0.4 mm |
| 安裝高度 |
11 mm |
| 安裝寬度 |
29.5 mm |
| 安裝深度 |
49.7 mm |
