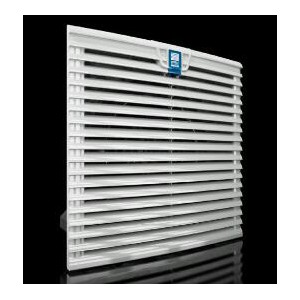

威圖機柜風扇配件RittalTopTherm 過濾器風扇

產品型號 3243.100

成套風扇單元，無需工具即可安裝在表面上。風扇氣流量為 20 - 900m³/h，防護等級按標準為 IP 54。

產品描述: 采用斜流式風機技術的過濾器風扇壓力更穩定，并能提供更恒定的氣流。斜流式出風技術可實現控制機柜的均勻散熱。

顏色: RAL 7035

供貨范圍: 安裝完畢的單元，包含無紡纖維過濾墊

風扇: 對角，1~ 電容電機

自由送風時的氣流量（帶無紡纖維過濾墊: 在 50 Hz 條件下: 540 m³/h

在 60 Hz 條件下: 590 m³/h

自由送風時的氣流量（帶折疊式過濾墊）: 在 50 Hz 條件下: 625 m³/h

在 60 Hz 條件下: 716 m³/h

氣流量（帶含有無紡纖維過濾墊的輸出過濾器）（數量 x 訂貨號）: 1 x 3243200: 405/460 m³/h

2 x 3243200: 475/520 m³/h

額定工作電壓: 230 V, 1~, 50 Hz/60 Hz

額定功率 Pel: 在 50 Hz 條件下: 70 W

在 60 Hz 條件下: 87 W

額定電流 ***大: 在 50 Hz 條件下: 0.37 A

在 60 Hz 條件下: 0.39 A

尺寸: 寬度: 323 mm

高度: 323 mm

安裝開口截面: 開孔寬度: 292 mm

開口高度: 292 mm

安裝深度: 118.5 mm

防護等級 IP，符合 IEC 60 529 標準: IP54，帶無紡纖維過濾墊/折疊式過濾墊

IP55，帶折疊式過濾墊和吸收附墊

IP56，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩

防護等級 NEMA: UL Type 12，帶無紡纖維過濾墊/折疊式過濾墊

UL Type 3、3R、4、4X，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩

前置熔斷器: 自動保險器/熔絲: 4 A

說明: 如需提高通風量，可以選擇安裝折疊式過濾墊（見特性曲線）。它可與過濾風扇和頂裝風扇以及輸出過濾器搭配使用。

針對 3237.XXX 過濾器風扇，通過設備上的 2 條單芯導線（長度約 300 mm）連接電子接口，其他過濾器風扇則采用彈簧端子

風扇使用壽命 (L10, 40 °C): 在 50 Hz 條件下: 65,000 h

在 60 Hz 條件下: 61,000 h

工作溫度范圍: -30 °C...55 °C

貯存溫度范圍: -30 °C...70 °C

噪音等級: 在 50 Hz 條件下: 59 dB(A)

在 60 Hz 條件下: 61 dB(A)

包裝單元: 1 件

重量/包裝: 3.58 kg
