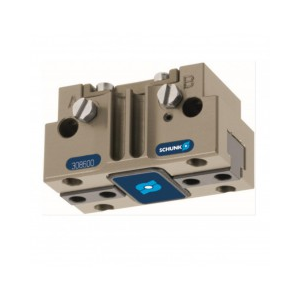

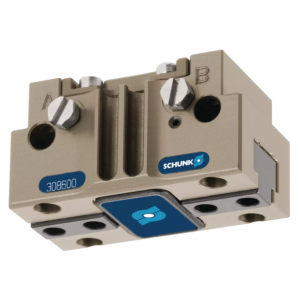

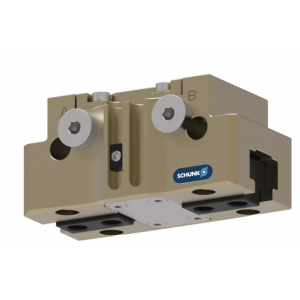

JGP 40-IS

通用型機械手

ID 308602

該產品即將停產，只在有限時間內供應。

可替代的升級版產品：

JGP-P

通用型機械手 JGP, 尺寸: 40, 氣動, 抓取力保持裝置: IS



單指行程: 2.5 mm

張開力: 182 N

***高環境溫度: 90 °C

技術細節



單指行程 [mm] 2.5

張開力 [N] 182

打開力（手指長度 0 mm） [N] 207

***小彈簧力 [N] 50

重量 [kg] 0.09

建議工件重量 [kg] 0.62

每個雙行程的流體消耗量 [cm³] 5.5

***小工作壓力 [bar] 4

***大工作壓力 [bar] 6.5

額定工作壓力 [bar] 6

***小空氣吹掃壓力 [bar] 0.5

***大空氣吹掃壓力 [bar] 1

閉合時間 [s] 0.03

打開時間 [s] 0.02

閉合-/打開時間，帶彈簧 [s] 0.05

***大允許手指長度 [mm] 45

每個手指的***大允許重量 [kg] 0.1

IP 防護等級 40

***低環境溫度 [°C] 5

***高環境溫度 [°C] 90

重復精度 [mm] 0.01

長度 X [mm] 45

寬度 Y [mm] 25

高度 Z [mm] 33.75

力矩 Mx max. [Nm] 8

力矩 My max. [Nm] 10

力矩 Mz max. [Nm] 4

***大軸向力 Fz max。 [N] 200



重復精度

定義為 100 個連續行程后極限位置分布。



工件重量

采用摩擦系數 0.1 和安全系數（防止由于重力加速 g 工件滑落） 2 計算壓入配合抓取。如果是適形或捕獲式抓取，可抓取工件重量則大很多。



閉合/打開時間

僅為基爪或手指的運動時間。不包括閥門開關時間、軟管注入時間或 PLC 反應時間，但是計算周期時必須考慮這些時間。



工作原理

楔式結構



外殼材料

鋁合金，陽極氧化



基爪材料

鋼



啟動

氣動，帶符合 ISO 8573-1:2010 [7:4:4] 的過濾壓縮空氣。



使用壽命特性

根據要求



標配范圍

接近開關支架、定心套、直接接口 O 型圈、裝配說明書（含制造商聲明的操作手冊從官網下載）



抓取力保持

可通過配有機械抓取力安全裝置或 SDV-P 保壓閥的變型實現
