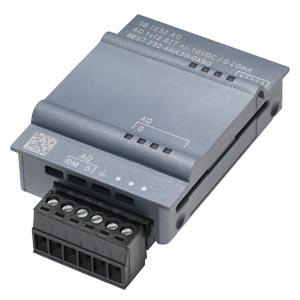

SIMATIC S7-1200，模擬輸出， SB 1232，1 個模擬輸出， +/-10V DC（12 位分辨率）或 0-20mA（11 位分辨率） |
| 一般信息 |
| 產品類型標志 |
SB 1232，AO 1x12 bit |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
15 mA |
| 輸出電壓 / 標題 |
| 測量變頻器的供電電壓 / 標題 |
| ● 電源電流，***大值 |
25 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
0 |
| 模擬輸出 |
| 模擬輸出端數量 |
1 |
| 循環時間（所有通道），***大值 |
電壓： 300 μS (R)、750 μS (1 uF) 電流： 600 μS (1 mH)、2 ms (10 mH) |
| 輸出范圍，電壓 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 000 |
| ● 電流輸出端的***大值 |
600 |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m; 屏蔽雙絞線 |
| 輸出端的模擬值構成 |
| 轉換原理 |
差分 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit |
| 誤差/精度 |
| 溫度錯誤（與輸出范圍有關），(+/-) |
25 °C ±0.5%、至 55 °C ±1% |
| 報警/診斷/狀態信息 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 有害物質濃度 |
| ● RH < 60% 時的 SO2，無冷凝 |
二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
38 mm |
| 高度 |
62 mm |
| 深度 |
21 mm |
| 重量 |
| 重量，約 |
40 g |
