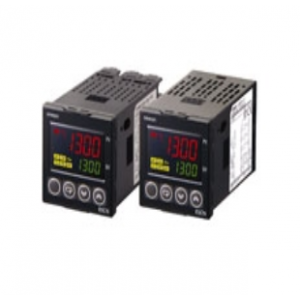

48mm的通用溫控器已升級＆功能/性能提升。 指示精度提升、增加了預防維護功能， 性能進一步提升
額定規格
電源電壓 無電源電壓D型 ： AC100～240V 50/60Hz
帶電源電壓D型 ： AC24V 50/60Hz/DC24V
容許電壓變動范圍 電源電壓的85～110%
功耗 E5CN AC100～240V時 ： 7.5VA(*大)(E5CN-R2T AC100V時 3.0VA)
AC/DC24V時 ： 5VA/3W(*大)(E5CN-R2TD AC24V時 2.7VA)
E5CN-U AC100～240V時 ： 6VA(*大)
AC/DC24V時 ： 3VA/2W(*大)(電流輸出型為4VA/2W。)
傳感器輸入 溫度輸入型
熱電偶 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
鉑測溫電阻 ： Pt100、 JPt100
非接觸溫度傳感器(ES1B) ： 10～70℃、 60～120℃、 115～165℃、 140～260℃
電壓輸入 ： 0～50mV
模擬輸入型
電流輸入 ： 4～20mA、 0～20mA
電壓輸入 ： 1～5V、 0～5V、 0～10V
輸入阻抗 電流輸入150Ω以下、 電壓輸入1MΩ以上(連接ES2-HB時，請按 1 ： 1連接)
控制方式 ON/OFF或2自由度PID(帶自動調諧)
控制輸出 繼電器輸出 E5CN ： 1a AC250V 3A(電阻負載) 電氣壽命10萬次 *小適用負載 5V 10mA
E5CN-U ： 1c AC250V 3A(電阻負載) 電氣壽命10萬次 *小適用負載 5V 10mA
電壓輸出
(SSR驅動用) 輸出電壓 DC12V±15%(PNP) *大負載電流 21mA、 帶短路保護回路
電流輸出 DC4～20mA/DC0～20mA 負載600Ω以下 分辨率 約10,000
高壽命
繼電器輸出 1a AC250V 3A(電阻負載) 電氣壽命100萬次
負載電源電壓 AC75～250V(不能連接直流負載)
*小適用負載 5V 10mA 漏電流 5mA以下(AC250V 60Hz)
輔助輸出 點數 *多1點或2點(視機型)
輸出規格 繼電器輸出 1a AC250V 3A(電阻負載) 電氣壽命10萬次 *小適用負載 5V 10mA
事件輸入 點數 *多2點(因機型而異 ： 僅限帶事件輸入B型)
外部接點輸
入規格 有接點輸入時 ： ON ： 1kΩ以下 OFF ： 100kΩ以上
無接點輸入時 ： ON ： 殘留電壓1.5V以下 OFF ： 泄漏電流0.1mA以下
流出電流 ： 約7mA(每個接點)
ES1B用外部供電電源 DC12V±10% 20mA 帶短路保護回路
設定方法 使用操作鍵設定數字
指示方式 11段數字顯示及單發光顯示(還可以7段顯示)
字符高度 PV ： 11mm、 SV ： 6.5mm
多重SP功能 保存*多4個目標值(SP0～SP3)、事件輸入、按鍵操作或可通過串行通信選擇
