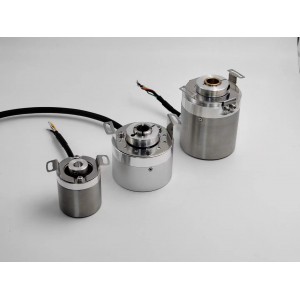

23位伺服編碼器

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

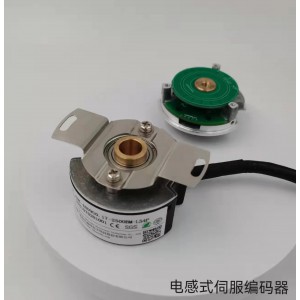

伺服編碼器

1 產品型號說明

法蘭安裝形式為錐孔、板簧安裝，主尺寸為 48mm，出線方式為電纜側出，錐孔直徑為 9mm；多圈式，多圈分辨率 16 位，單圈分辨率為 23 位；工作電壓為 5VDC，輸出接口為 RS485。

2.使用說明

2.1.幀格式

傳輸接口：RS-485。

波特率：2.5Mbps。

數據格式：

單元	描述	備注
CF	Control Field	以此識別不同的命令類型
SF	Status Field	通過該部分獲知編碼器狀態
DF	Data Field	編碼器位置數據
ADF	Address Field	可訪問的編碼器地址
EDF	E2PROM Field	所在地址的內容
CRC	CRC 校驗	多項式： x8+1（除 CRC 外，所有數據異或）

2.1.1 讀位置數據

主機請求： CF

從機響應： CF SF DF0 DF1 DF2～DF7 CRC

2.1.2 讀 E 2 PROM

主機請求： CF ADF CRC

從機響應： CF ADF EDF CRC 請求幀與返回幀數據相同。

2.1.3 寫 E 2 PROM

主機請求： CF ADF EDF CRC

從機響應： CF ADF EDF CRC

請求幀與返回幀數據相同。

2.2 協議詳述

2.2.1 Control Field——CF

CF 由一個字節構成，內容如下：

CF 類別	數據	說明
讀數據	ID0(0x02)	單圈位置信息讀�。–F+SF+ABS+CRC）
ID1(0x8A)	多圈位置信息讀取（CF+SF+ABM+CRC）
ID2(0x92)	編碼器 ID 信息讀�。–F+SF+ENID+CRC）
ID3(0x1A)	所有信息讀�。–F+SF+ABS+ENID+ABM+ALMC+CRC）
寫 E2PROM	ID6(0x32)	8 位的“用戶數據” 可以寫入***的地址對應數據
讀 E2PROM	IDD(0xEA)	8 位的“用戶數據” 可以從***的地址讀出
復位	ID7(0XBA)	連續發送 10 次指令，將所有故障標志位進行復位。
ID8(0xC2)	連續發送 10 次指令，將當前的單圈位置進行復位歸零。
IDC(0x62)	連續發送 10 次指令，將當前的圈數進行復位歸零。

2.2.1 Status Field——SF

SF 由 1 個字節構成，每一位定義如下表：

2.2.2 Data Field——DF0～DF7

根據不同的 CF 類型，DF 中有不同的字節數。

注：ABS0-ABS2 為編碼器單圈位置數據的低位到高位，ABM 為多圈的低位到高位。ENID 為編碼器 ID 信息，默認為 0x17H。
