產品描述：

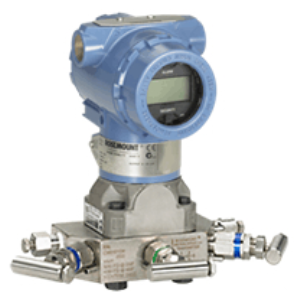

羅斯蒙特的3051C壓力變送器為壓力測量創建了一個新的標準。羅斯蒙特3051壓力變送器具有操作性能、靈活的CoPlanarTM平臺。新型羅斯蒙特3051C壓力變送器的性能指標可了解在不同工況下的精度和穩定性。
產品詳細
| 產品 |
羅斯蒙特 |
型號 |
3051C差壓變送器 |
介紹
技術參數
總體性能：±0.15%
精度：±0.075%
差壓：校驗量程從0.5inH2O到2000psi
表壓：校驗量程從2.5inH2O到2000psi
壓力：校驗量程從0.167psia到4000psia
過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（僅CD，CG）及鍍金蒙乃爾
設計小巧、堅固而質輕，易于安裝
選型
| 型號 |
變送器類型(選其一) |
CD |
CG |
CA |
3051CD
3051CG
3051CA |
差壓變送器
表壓變送器
壓力變送器 |
·
－
－ |
－
·
－ |
－
－
· |
| 代碼 |
| 壓力范圍(URL)(選其一) |
| 3051CD型 |
3051CG型 |
3051CA型 |
|
CD |
CG |
CA |
| 0 |
| (-747到747Pa) |
不提供 |
0-0.167到0-5psia
(0-8.6到0-260mmHga) |
|
· |
－ |
· |
| 1 |
0-0.5到0-25inH2O
(0-0.12到0-6.22kPa) |
0-0.5到0-25inH2O
(0-0.12到0-6.22kPa) |
0-0.3到0-30psia
(0-2.07到0-206.8kPa) |
|
· |
· |
· |
| 2 |
0-2.5至0-250inH2O
(0-0.62至0-62.2kPa) |
0-2.5到0-250inH2O
(0-0.62到0-62.2kPa) |
0-1.5到0-150psia
(0-10.34到0-1034.2kPa) |
|
· |
· |
· |
| 3 |
0-10至0-1000inH2O
(0-2.48至0-248kPa) |
0-10到0-1000inH2O
(0-2.48到0-248kPa) |
0-8到0-800psia
(0-55.16到0-5515.8kPa) |
|
· |
· |
· |
| 4 |
0-3到0-300 psi
(0-20.7到0-2070kPa) |
0-3到0-300 psi
(0-20.7到0-2070kPa) |
0-40到0-4000psia
(0-275.8到0-27580kPa) |
|
· |
· |
· |
| 5 |
0-20到0-2000 psi
(0-138到0-13800kPa) |
0-20到0-2000 psi
(0-138到0-13800kPa) |
不提供 |
|
· |
· |
－ |
| 代碼 |
輸出 |
CD |
CG |
CA |
A
M(1) |
4-20mA，帶有基于HART協議的數字信號
低功耗，1-5Vdc帶有基于HART協議的數字信號(0.8-3.2Vdc，用選項代碼C2) |
·
· |
·
· |
·
· |
| 代碼 |
| 結構件材料 |
| 過程法蘭材料 |
法蘭材料 |
排液/排氣閥 |
法蘭接頭 |
|
CD |
CG |
CA |
5
2
3(2)
4
8(2)
7(2)
0 |
| 共面(Coplanar) |
電鍍碳鋼 |
SST |
電鍍碳鋼 |
| 共面(Coplanar) |
SST |
SST |
SST |
| 共面(Coplanar) |
哈氏合金C |
哈氏合金C |
哈氏合金C |
| 共面(Coplanar) |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
| 共面(Coplanar) |
電鍍碳鋼 |
哈氏合金C |
電鍍碳鋼 |
| 共面(Coplanar) |
SST |
哈氏合金C |
SST |
| 替代法蘭-見選項H2H3H4H7F1F2G1G2FAFBFCFD或S5 |
|
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
| 代碼 |
隔離膜片 |
CD |
CG |
CA |
2
3(2)
4
5
6 |
316L SST
哈氏合金C-276
蒙乃爾
鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型）
鍍金蒙乃爾 |
·
·
·
·
· |
·
·
·
·
· |
·
·
·
－
· |
| 代碼 |
O型環 |
CD |
CG |
CA |
A
B |
玻璃填充四氟乙烯(TFE)
石墨填充四氟乙烯(TFE) |
·
· |
·
· |
·
· |
| 代碼 |
灌充液 |
CD |
CG |
CA |
1
2 |
硅油
惰性液( ) |
·
· |
·
· |
·
－ |
| 代碼 |
|
CD |
CG |
CA |
A
B
C
D
J
K
L |
鋁，覆聚氨酯涂層
鋁，覆聚氨酯涂層
鋁，覆聚氨酯涂層
鋁，覆聚氨酯涂層
SST
SST
SST |
1/2-14NPT
M2×1.5(CM20)
PG13.5
G 1/2
1/2-14NPT
M2×1.5(CM20)
PG13.5 |
|
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
·
·
·
·
·
·
· |
| 代碼 |
選項 |
CD |
CG |
CA |
H2
H3(1)
H4
H7(1)
FA
FB
FC
FD
FP
FQ
F1
F2
G1
G2
S5
B4
B1
B2
B3
B7
B8
B9
BA
BC |
替代法蘭選項（要求結構件材料代碼0）
傳統法蘭，316 SST，SST排液/排氣閥，SST法蘭接頭
傳統法蘭，哈氏合金C，哈氏合金C排液/排氣閥，哈氏合金C法蘭接頭
傳統法蘭，蒙乃爾，蒙乃爾排液/排氣閥，蒙乃爾法蘭接頭
傳統法蘭，316 SST，哈氏合金C排液/排氣閥，316 SST法蘭接頭
液位法蘭，SST，2英寸，ANSI 150級，垂直安裝
液位法蘭，SST，2英寸，ANSI 300級，垂直安裝
液位法蘭，SST，3英寸，ANSI 150級，垂直安裝
液位法蘭，SST，3英寸，ANSI 300級，垂直安裝
DIN液位法蘭，SST，DN50，PN40，垂直安裝
DIN液位法蘭，SST，DN80，PN40，垂直安裝
液位法蘭，SST，3英寸，ANSI 150級，水平安裝
液位法蘭，SST，3英寸，ANSI 300級，水平安裝
液位法蘭，碳鋼，3英寸，ANSI 150級，水平安裝
液位法蘭，碳鋼，3英寸，ANSI 300級，水平安裝
裝配305一體化閥組
安裝支架
共面(Conplanar)法蘭支架，用于2英寸管道安裝或面板安裝，全部為SST
傳統法蘭支架，用于2英寸管道安裝，碳鋼螺栓
傳統法蘭支架，用于面板安裝，碳鋼螺栓
傳統法蘭平支架，用于2英寸管道安裝，碳鋼螺栓
B1支架，配300系列SST螺栓
B2支架，配300系列SST螺栓
B3支架，配300系列SST螺栓
SST B1支架，配300系列SST螺栓
SST B3支架，配300系列SST螺栓 |
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
· |
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
· |
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
羅斯蒙特3051CD/CG變送器典型型號：
3051CD0A22A1AB4K5M5DF
3051CD1A22A1AB4K5M5DF
3051CD2A22A1AB4K5M5DF
3051CD3A22A1AB4K5M5DFP9
3051CD4A22A1AB4E5M5DFQ4
3051CG1A22A1AB4E5M5
3051CG2A22A1AB4K5M5
