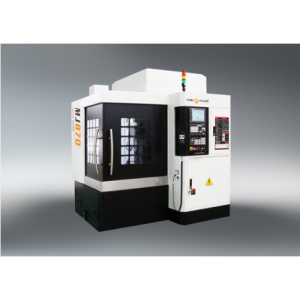

機器型號

MJ-870

工作臺

工作臺面積

800mmX700mm

T型槽

18*5*150

T型槽間距

150mm

行程

左右行程（X軸）

700mm

前后行程（Y軸）

800mm

上下行程（Z軸）

280mm

主軸鼻端到工作臺面

70mm*350mm

切削進給

m/min

10

快移速度

m/min

12

主軸(帶傳動)

***高轉速（基本配置）

BT40

安川伺服驅動

X軸伺服驅動功率

1300W

Y軸伺服驅動功率

1300W

Z軸伺服驅動功率

1300W

***大負載平均分布

KG

400

機械外圍尺寸（長*寬*高）

MM

2600*2150*2400

機械重量

KG

4000

機器型號

MJ-1010

工作臺

工作臺面積

1000mmX1000mm

T型槽

16*25*32

T型槽間距

100mm

行程

左右行程（X軸）

1000mm

前后行程（Y軸）

1000mm

上下行程（Z軸）

500mm

主軸鼻端到工作臺面

550mm

定位精度

MM

0.003

重復定位精度

MM

0.002

主軸(帶傳動)

***高轉速（基本配置）

直徑∮125/140/150

安川伺服驅動

X軸伺服驅動功率

1800W

Y軸伺服驅動功率

1800W

Z軸伺服驅動功率

3000W

***大負載平均分布

KG

             600

機械外圍尺寸（長*寬*高）

MM

3300*2500*2600

機械重量

KG

5800

型號

model

單位

參數

行程Travel

X軸行程（床身）

X-axis travel

mm

1600

Y軸行程（橫梁）

Y-axis travel

mm

1400

Z軸行程

Z-axis travel

mm

550

龍門寬度（內側）

Gantry width （inside)

mm

1600

主軸端面至工作臺面距離

Distance from guide plane to spindle   center

mm

100-650

工作臺Worktable

工作臺尺寸

Worktable size (L×W)

mm

1600×1400

***大承重

Maximum load

kg

2000

T型槽

T-slot

mm

7-18-180

主軸Spindle

主軸轉速

Spindle Speed

rpm

18000

主軸功率

Spindle motor power

KW

15

主軸彈簧夾頭

Spindle collet chuck

ER32

主軸錐孔

Spindle taper hole

BT40

松刀方式

Unlock tool way

氣動

馬達Motors

進給率Federate

Feed rate

X/Y/Z軸快遞位移

Ted X/Y/Z axis express displacement

mm/min

10000

切削進給率

Cutting feed rate

mm/min

8000

三軸電機

安川3KW*3

KW

3套

精度Accuracy

定位精度

Pointing accuracy

mm

0.01/300

重復定位精度

Repeat ability accuracy

mm

±0.005

機床信息Machine information

機床外形尺寸

Machine dimension (L×W×H)

mm

4500×2800×3300

機床重量

Machine weight

kg

12000

電力需求（功率/電流）

Power requirement

KVA

20（三相380V）

1.行程

X 軸行程及軌道寬度   2100/45 mm    3線軌

Y軸行程及軌道寬度   1250/45mm     4線軌

Z軸行程及軌道寬度    400/45 mm     2線軌

2.主軸

主軸轉速 1500-30000rpm     攻牙功能

主軸孔 BT30

主軸鼻端至工作臺距離    80-460mm

3.進給

X、Y、Z 軸快速位移    28 m/min

切削速度（X/Y/Z）1-12000mm/min

4.工作臺

工作臺面積   2000mm×1200mm    材料：鋁

工作臺載重量 500 kg

T型槽寬     T16*10個

6.數控系統

臺灣新代一體機數控系統21MA

7.刀庫

刀庫容量                                            10把刀

***大刀具直徑                                     80 mm

***大刀具直徑（無相鄰刀）     　　   　150 mm

***大刀具長度                                      200 mm

***大刀具重量                                      8kg

換刀時間（刀對刀）                           8秒

8.驅動馬達

***式

主軸馬達 7.5 kW

X軸 AC 伺服馬達   1.8 kW

Y軸 AC 伺服馬達   1.8kW

Z軸 AC 伺服馬達    1.8 kW

9.護罩

半護罩

10.顏色

型錄標準顏色

11.機床

機械占用面積及高度: 長2600*寬3300*2800

機械重量 10000kg
