LOGO!電源

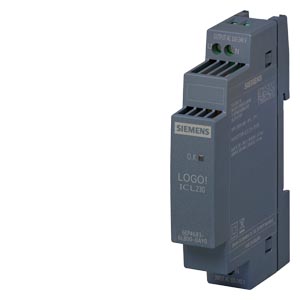

LOGO! ICL230 限流器 輸入：100-240 V AC 輸出：100-240 V AC/5 A |
| 輸入 |
| 電網的形狀 |
單相交流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
100 V |
| ● ***大額定值 |
240 V |
| ● 初始值 |
85 V |
| ● 終值 |
264 V |
| 輸入端規格 超廣域輸入 |
是 |
| 電流限制 接通電流 25 °C 時 ***大值 |
10 A |
| 接通電流極限持續時間 25 °C 時 |
|
| ● 典型 |
60 ms |
| 保險絲規格 |
在出錯時通過不可逆熱熔斷器進行過載保護 |
| 輸出 |
| 電壓波形 輸出端上 |
根據電源電壓 |
| 輸出電壓 |
|
| ● AC 時 額定值 |
100 - 240 V |
| ● AC 時 |
85 ... 264 |
| 產品功能 可調整輸出電壓 |
否 |
| 顯示方式 針對正常運行 |
綠色 LED 表示 |
| 輸出電流 |
|
| ● 測量范圍 |
0 ... 5 A; 接通期間，有功電流限制為 10 A，并持續 60 ms。 |
| 產品特點 |
|
| ● 設備并聯 |
否 |
| 效率 |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
1.5 W |
| 保護和監測 |
| 短路保護規格 |
由主保護元件確保安全 |
| 過電流過載能力 接通時 |
***大切換頻率：每分鐘 2 個事件。時間限制增大了切換頻率（每小時一次），并持續一分鐘（典型值為每分鐘 30 個事件）。 |
| 安全 |
| 標準 針對安全性 |
EN 60950-1 |
| 電位隔離 入口與出口之間 |
否 |
| 設備保護等級 |
Class II |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
是 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| 資格證明 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 61000-6-3 |
| ● 適用于電網諧波限制 |
- |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, N: 每 0.5 ... 2.5 mm² 1個螺釘型端子 |
| ● 輸出端上 |
L1, N: 每 0.5 ... 2.5 mm² 1個螺釘型端子 |
| 寬度 外殼的 |
18 mm |
| 高度 外殼的 |
90 mm |
| 深度 外殼的 |
53 mm |
| 須遵守間距 |
|
| ● 上 |
20 mm |
| ● 下 |
20 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.14 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 其他說明 |
在額定輸入電壓和環境溫度25℃的參數（除非另有規定） |
