| 訂貨產品號 |

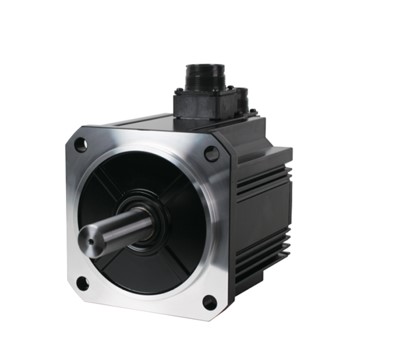

MHMF502L1D5 |
| 詳細 |
高慣性 (高慣量), 連接器型 |
| 家族名 |
MINAS A6 |
| 系列 |
MHMF 系列 |
| 類型 |
高慣性 (高慣量) |
| 保護等級 |
IP67 |
| 提示 : 保護構造 |
輸出軸旋轉部、電機連接器編碼器連接器的連接引腳部除外。 |
| 環境條件 |
詳情請通過使用說明書等進行確認。 |
| 法蘭角 |
□176 mm |
| 法蘭角 (單位 : mm) |
176 |
| 電機引出部構造 |
連接器 |
| 電機 ⋅ 編碼器連接器 |
電機連接器: JL10,
編碼器連接器: 小型 JN2 |
| 電源設備容量 (kVA) |
7.8 |
| 電壓規格 (V) |
200 |
| 額定輸出 (W) |
5000 |
| 額定電流 (A (rms)) |
23.3 |
| 保持制動器 |
有 |
| 重量 (kg) |
22.8 |
| 油封 |
有 |
| 軸規格 |
直軸 |
| 額定轉矩 (N ⋅ m) |
23.9 |
| 堵轉轉矩 (N ⋅ m) |
26.3 |
| 瞬時***大轉矩 (N ⋅ m) |
71.6 |
| 瞬時***大電流 (A (o-p)) |
99 |
| 再生制動器頻率（次 / 分) |
無選購部件 : 無限制
有選購部件: 無限制
選購部件 (外置再生電阻) 型號 : DV0P4285 x 2并聯 |
| 再生制動器頻率關于 |
[電機規格補充] 注1）, 注2）相關請參照。 |
| 額定轉速 (r/min) |
2000 |
| ***高轉速 (r/min) |
3000 |
| 轉子慣量 ( x10-4 kg ⋅ m²) |
151 |
對應轉子慣量的
推薦負載慣量比 |
5 倍以下 |
對應轉子慣量的
推薦負載慣量比關于 |
[電機規格補充] 注3）相關請參照。 |
| 旋轉編碼器 : 規格 |
23 bit ***式/增量式系統 |
| 提示 |
作為增量式系統使用時（不使用多圈數據），請不要連接***式編碼器用電池。 |
