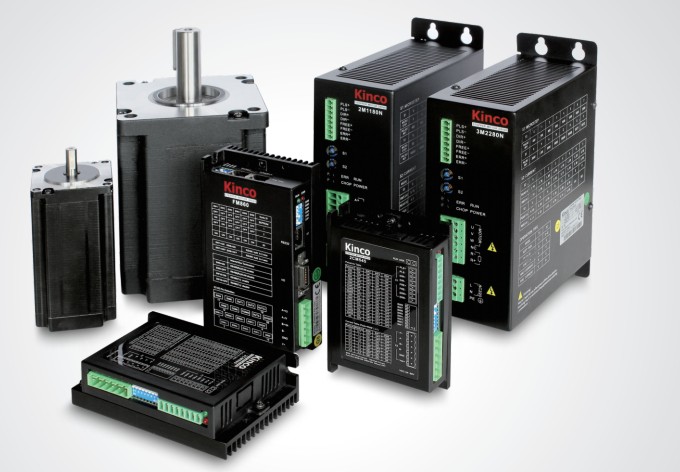

2M1180N 步科Kinco步進電機
2M1180N
★ 高性能、多功能、操作簡單、高性價比；
★ 具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇佳驅動設置，保證發揮各類電機的大性能；
★ 具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；
★ 支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；
★ 可驅動4，6，8線兩相步進電機；
★ 12檔細分，高可達128細分，輸出相電流大可達8A（峰值）；
★ 具有過壓，欠壓，過流，過熱，短路保護功能。
主要特性：
★高性能、多功能、操作簡單、高性價比；
★具有電機參數自動適應功能，上電后驅動器自動測量電機電氣參數，自動選擇佳驅動設置，保證發揮各類電機的大性能；
★具有驅動器試運行功能，無需控制信號，可簡單方便地進行驅動器檢查及設備調試；
★具有相位記憶功能，對于同一臺電機，驅動器重新上電后能夠保證電機不發生抖動；
★支持“脈沖+方向”及“CW/CCW”雙脈沖兩種控制脈沖輸入；
★光耦隔離ERR故障信號輸出功能，實現驅動器與上位機的交互方式；
★在電機停止1.5S之后驅動器輸出電流自動減為設定值的一半；
★可驅動4，6，8線兩相步進電機；
★光耦隔離信號輸入，脈沖響應頻率高可達400KHZz；
★簡單方便的細分/電流設置方式；
★ 12檔細分，高可達128細分，輸出相電流大可達8A（峰值）；
★具有過壓，欠壓，過流，過熱，短路保護功能。
|
規格參數
|
描述
|
|
輸入電壓
|
單相交流77VAC～123VAC（50Hz）
|
|
相電流(峰值)
|
4.5 A，5 A，5.5 A，6A，6.5 A，7A，7.5 A，8A共8檔
|
|
細分檔
|
2，4，5，8，10，16，20，32，50，64，100，128, 共12檔
|
|
輸入信號
|
PLS/DIR/FRE,信號電流范圍為:6~16 mA
|
|
信號輸入方式
|
單脈沖（PLS+DIR)/雙脈沖（CW/CCW）
|
|
輸出信號
|
ERR,集電極開路輸出，大輸出電流10mA。
|
|
自動半流
|
電機停止1.5S 后，相電流值自動減少50%
|
|
保護電路類型
|
過壓報警，欠壓報警，過流保護，過熱保護
|
|
吸收電路
|
選配功能，用于吸收電機反饋的能量
|
|
|
|
冷卻方式
|
強制風冷
|
|
使用環境
|
使用場合
|
避免有大量金屬粉塵，油霧或腐蝕性氣體
|
|
使用環境濕度
|
<85%, RH（不能結露和有水珠）
|
|
使用環境溫度
|
0℃～+40℃
|
|
保存溫度
|
-20℃～+70℃
|
|
重量（凈重）
|
1.5Kg
|
|
外形尺寸
|
201mmX147mmX66mm
|
|
防護等級
|
IP20
|
