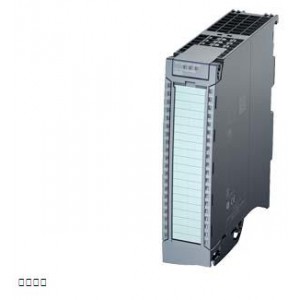

SIMATIC S7-1500， 數字輸出模塊 DQ 16x230V AC/1A ST；TRIAC； 16 通道，分成組，每組 2； 2A 每組； 替換值: 前連接器（螺栓端子 或推拉式）單獨訂購 |
| 一般信息 |
| 產品類型標志 |
DQ 16x230VAC/1A ST (Triac) |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V 1.2.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 過采樣 |
否 |
| ● MSO |
是 |
| ● 集成操作循環計數器 |
是; V 1.2.0 及以上固件版本 |
| 輸出電壓 / 標題 |
| 額定值 (AC) |
230 V; 120/230 V AC, 50/60 Hz |
| 功率 |
| 來自背板總線的功率輸出 |
1.2 W |
| 功率損失 |
| 功率損失，典型值 |
11.1 W |
| 數字輸出 |
| 數字輸出類型 |
Triac |
| 數字輸出端數量 |
16 |
| M 開關 |
是 |
| P 開關 |
是 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
否 |
| ● 內置保險絲 |
熔斷式保險絲 6.3 A，慢熔斷 |
| 符合 NEMA 防護等級的電機起動器***大規格 |
4 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
1 A |
| ● 照明負載時的***大值 |
50 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
在***大輸出電流時 L1 (-1.5 V)；在***小輸出電流時 L1 (-8.5 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
1 A |
| ● 針對信號“1”的允許范圍，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍，***大值 |
15 A; ***大 1 個 AC 循環 |
| ● 針對信號“0”的剩余電流，***大值 |
2 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
1 個 AC 循環 |
| ● 從 ”1” 到“0”，***大值 |
1 個 AC 循環 |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
否 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
1 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
1 A; 參見手冊中的附加說明 |
| ● 每個組的***大電流 |
2 A; 參見手冊中的附加說明 |
| ● 每個模塊的***大電流 |
10 A; 參見手冊中的附加說明 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 維護報警 |
是; 開關操作循環計數器的維護提醒 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
否 |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
2 |
| ● 在通道和背板總線之間 |
是 |
| 允許的電位差 |
| 在不同電路之間 |
AC 250 V，通道和背板總線之間；AC 500 V，通道組之間 |
| 絕緣 |
| 絕緣測試，使用 |
3100 V DC |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
310 g |
