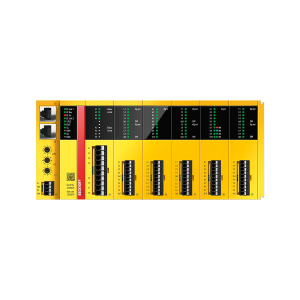

倍福EK1960 | TwinSAFE 緊湊型控制器
EK1960 TwinSAFE緊湊型控制器擴展了 TwinSAFE 集成安全解決方案的應用范圍。安全控制器的核心對應于 EL6910 專用安全控制器的功能。由于 EK1960 的緊湊型設計具有 20 個安全數字輸入和 24 個安全數字輸出（***高 2 A），它特別滿足了緊湊型機器的安全要求。EK1960 可以“獨立”運行，也可以通過 EtherCAT 連接器與其他控制器聯網。如果耦合器在 EtherCAT 網絡中運行，它可以像任何 EtherCAT 耦合器一樣通過所有 EL/ES 終端進行擴展。作為獨立設備，不能通過終端進行擴展。
TwinSAFE 緊湊型控制器通過TwinCAT安全編輯器以與其他 TwinSAFE 組件相同的方式進行編程。創建一個 TwinSAFE 項目，并通過 EtherCAT 將其加載到 EK1960 中。EK1960 支持建立 128 個 TwinSAFE 連接。為了靈活適應不同的安全任務，TwinSAFE 緊湊型控制器可以與 IP20 和 IP67 的 TwinSAFE I/O 組件以及 TwinSAFE Drive Option 卡相結合。
除了 Safety-over- EtherCAT協議，EK1960 還支持 TwinSAFE SC 技術。這使得將數據從 TwinSAFE SC 終端安全傳輸?shù)?EK1960 TwinSAFE 緊湊型控制器成為可能。
EK1960 還支持處理模擬信號（16/32 位，有符號和無符號）。這些信號可以作為標準、TwinSAFE SC 或 Safety-over-EtherCAT 信號傳輸?shù)竭壿嫛?/font>因此可以在邏輯中檢查模擬信號的合理性。
經認證的功能塊，例如 ADD、SUB、MUL、DIV，以及更復雜的功能塊，例如 Counter、Limit 或 Compare，可用于處理模擬信號。
特殊功能：
- 模擬值處理
- 增量下載
- 直接在組件上的診斷歷史記錄
- 多達 128 個安全連接
- 多達 128 個 TwinSAFE 組
- ***多 40 個用戶
- TwinSAFE SC 支持
- 獨立運行（無 EtherCAT 連接）
- 20 個安全輸入
- 24 個安全輸出
- 4個可選繼電器輸出
- 標準輸出可通過帶有安全輸出信號的集成與連接激活
產品狀態：
定期交貨
| 技術數據 | EK1960 |
|---|---|
| 連接技術 | 1線 |
| 規格 | 安全輸入和輸出信號之間的鏈接單元 |
| 輸入數量 | 20 |
| 輸出數量 | 24（4 個可選繼電器輸出） |
| ***大限度。輸出電流 | 2 A（2 A 時的同時系數為 50 %） |
| 協議 | TwinSAFE/EtherCAT 安全 |
| 周期 | 大約 1 ms/根據項目大小 |
| 故障響應時間 | ≤ 看門狗時間（可參數化） |
| U S /U P的電流消耗 | 類型。80毫安/典型值。2毫安 |
| 安裝位置 | 水平的 |
| 安全標準 | EN ISO 13849-1: 2015 (Cat. 4, PL e) 和 EN 61508: 2010 (SIL 3) |
| IP防護等級 | IP20 |
