連接器可選

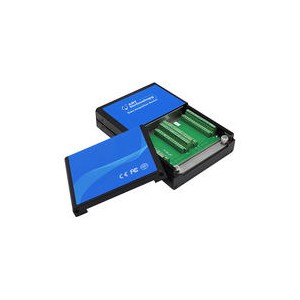

USB2887/2888/2887A/2888A為采集卡本身帶接線端子版本

USB2887/2888/2887A/2888A -V版 連接器為 VHDCI接口

AD模擬量輸入

ADC分辨率

16位（Bit）

輸入通道

16/32/16/32路單端或差分

輸入量程

±10V、±5V、±2.5V、±1.25V

采樣速率

500/500/250/250KS/s

采樣模式

按需單點采集、有限點采集、連續采集

存儲器深度

8K點 FIFO

觸發源

軟件強制觸發、模擬量觸發、外部數字量觸發

校準方式

軟件自動校準

CTR計數器

通道數

1/4/1/4路多功能計數器

計數器位數

32位

計數器功能

CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器)

CO：脈沖輸出

采樣方式

CI：按需單點采樣、有限點采樣、連續采樣

CO：單點（按需）生成、有限點生成、連續生成

存儲器深度

2K點FIFO

DI/O

通道數

12line

(USB2887/2887A)

Port0：8 Line

Port1：4 Line，復用PFI0~3

 24line

(USB2888/2888A)

Port0：8 Line

Port1：8Line，復用PFI0~7

Port2：8Line，復用PFI8~15

配置方式

  程控I/O方向與狀態

采樣方式

  按需單點采樣、有限點采樣、連續采樣

輸入\出速率

  10MHz

存儲器深度

2K點FIFO

單通道驅動

能力高達

  -20mA    @Source電流

  25mA      @Sink 電流
