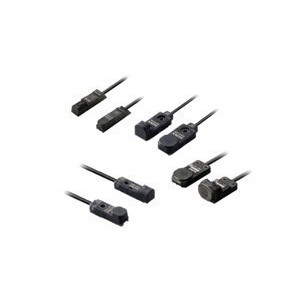

松下 數字光纖傳感器GX-F15 AI-P
| 訂貨產品號 |
GX-F15 AI-P |
| 型號 |
GX-F15 AI-P |
| ***大工作距離 |
5.0mm±8%
(注)：***大工作距離是指使用標準檢測物體時的***大可檢測距離。 |
| 穩定檢測范圍 |
0～4.2mm
(注)：穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。 |
| 標準檢測物體 |
鐵20 × 20 × t1mm |
| 應差(滯后現象) |
工作距離的20%以下(使用標準檢測物體) |
| 重復精度 |
檢測軸軸向、與檢測軸垂直方向：0.04mm以下 |
| 電源電壓 |
12～24V DC +10／-15% 脈動P-P10%以下 |
| 消耗電流 |
15mA以下 |
| 輸出 |
PNP開路集電極晶體管
***大流出電流：100mA
外加電壓：30V DC以下(輸出-+V之間)
剩余電壓：2V以下(流出電流100mA時) |
| 輸出:輸出動作 |
接近時ON |
| ***大反應頻率 |
250Hz |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
| 環境性能 : 保護構造 |
IP68(IEC)、IP68g(JEM)
(注)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘、然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期、進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后、應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注)：若用于切削油飛濺的環境中、可能會因油中所含的添加物而使產品老化、請事先確認后再使用。 |
| 環境性能 : 使用環境溫度 |
-25～+70℃、存儲時：-40～+85℃ |
| 環境性能 : 使用環境濕度 |
35～85%RH、存儲時：35～95%RH |
| 環境性能 : 耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
| 環境性能 : 絕緣電阻 |
所有電源連接端子與外殼之間、50MΩ以上、基于DC500V的高阻表 |
| 環境性能 : 耐振動 |
頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 |
| 環境性能 : 耐沖擊 |
頻率10,000m/s2(約1,000G) X,Y和Z方向各3次 |
| 檢測距離的變動:溫度特性 |
使用環境溫度范圍內、+23℃時檢測距離的±8%以內 |
| 檢測距離的變動:電壓特性 |
使用電源電壓的+10%/-15%波動時、±2%以內 |
| 材質 |
本體：PBT
指示燈部：聚酯 |
| 電纜 |
0.15mm2 的3芯耐油•耐冷熱橡皮電纜、長1m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
| 重量(本體重量) |
約20g |
