產品簡介

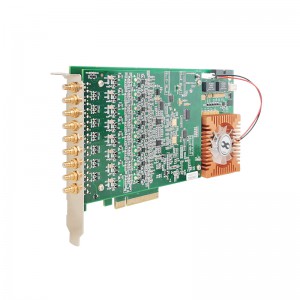

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。
參數指標
|
產品概述
|
總線類型
|
PCIe總線
|
|
操作系統
|
XP、Win7、Win8、Win10
|
|
連接器類型
|
B接口
|
|
AI模擬量輸入
|
分辨率
|
12Bit（PCIe8582M）
14Bit（PCIe8584M）
16Bit（PCIe8586M）
|
|
輸入量程
|
±5V、±1V
|
|
過壓保護
|
±5V
|
|
采集速率高達
|
100MS/s
|
|
通道數量
|
8通道單端模擬輸入
|
|
輸入阻抗
|
1MΩ(50Ω可定制)
|
|
耦合方式
|
直流耦合、交流耦合（可程控配置）
|
|
采集模式
|
連續采樣、有限點采樣
|
|
存儲器深度
|
板載2GB內存
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
|
|
觸發模式
|
中間觸發、后觸發、預觸發、硬件延時觸發、
后觸發和硬件延時觸發的重復觸發
|
|
模擬帶寬
|
50M(-3dB典型值)
|
|
采樣時鐘源
|
內部時鐘
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
