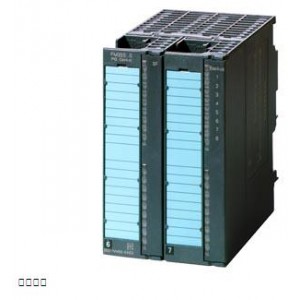

SIMATIC S7-300，調控模塊 FM 355 C，4 通道， 連續，4 模擬輸入+8 數字輸入+4 模擬輸出 包括多種語言項目組態包， 手冊和入門指南 （德語、en，法語，it)保存在 CD 只讀光盤上 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
310 mA; 典型值 260 mA |
| 來自背板總線 DC 5 V，***大值 |
75 mA; 典型值 50 mA |
| 功率損失 |
| 功率損失，典型值 |
6.5 W |
| 功率損失，***大值 |
7.8 W |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 輸入特性符合 IEC 61131，類型 2 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-3 至 +5V |
| ● 對于信號“1” |
13 至 30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
7 mA |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
30 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
是 |
| ● 電阻溫度計 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是 |
| — 輸入電阻（0 至 10 V） |
100 k |
| ● -1.75 V 至 +11.75 V |
是 |
| — 輸入電阻（-1.75 V 至 +11.75 V） |
100 k |
| ● -80 mV 至 +80 mV |
是 |
| — 輸入電阻（-80 mV 至 +80 mV） |
10 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
50 |
| ● 0 至 23.5 mA |
是 |
| — 輸入電阻（0 至 23.5 mA） |
50 k |
| ● -3.5 mA 至 +23.5 mA |
是 |
| — 輸入電阻（-3.5 mA 至 +23.5 mA） |
50 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
50 k |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
是 |
| — 輸入電阻（類型 B） |
10 M |
| ● 類型 J |
是 |
| — 輸入電阻（類型 J） |
10 M |
| ● 類型 K |
是 |
| — 輸入電阻（類型 K） |
10 M |
| ● 類型 R |
是 |
| — 輸入電阻（類型 R） |
10 M |
| ● 類型 S |
是 |
| — 輸入電阻（類型 S） |
10 M |
| 輸入范圍（額定值），電阻溫度計 |
| ● Pt 100 |
是 |
| — 輸入電阻 (Pt 100) |
10 M |
| 熱電偶 (TC) |
| 溫度補償 |
| — 內部溫度補償 |
是 |
| — 使用 Pt100 進行的外部溫度補償 |
是 |
| 特性線性化 |
| ● 可參數化 |
是 |
| — 對于熱電偶 |
類型 B、J、K、R、S |
| — 用于電阻溫度計 |
Pt100（標準） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 80 mV 和熱電偶時為 50 m |
| 模擬輸出 |
| 模擬輸出端數量 |
4 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，***大值 |
25 mA |
| 電流輸出，空載電壓，***大值 |
18 V |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 執行器連接 |
| ● 對于兩線制接口電壓輸出 |
是 |
| ● 對于兩線制接口電流輸出 |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k |
| ● 電壓輸出端的電容負載，***大值 |
1 µF |
| ● 電流輸出端的***大值 |
500 |
| ● 電流輸出端的電感負載，***大值 |
1 mH |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 80 mV 和熱電偶時為 50 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
14 bit; 12 或 14 位，可參數化 |
| 輸出端的模擬值構成 |
| 起振時間 |
| ● 對于電阻負載 |
0.1 ms |
| ● 對于電容負載 |
3.3 ms |
| ● 對于電感負載 |
0.5 ms |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.6 %; ±0.6 至 ±1 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.6 %; ±0.6 至 ±1 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.6 %; ±0.6 至 ±1 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.6 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.4 %; 80 mV：±0.6 %；250 至 1,000 mV：±0.4 %；2.5 至 10 V：±0.6 %；3.2 至 20 mA：±0,5 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.4 %; ±0.4 至 ±0.6 % |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.4 %; ±0.4 至 ±0.6 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.3 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.5 % |
| 報警/診斷/狀態信息 |
| 可接入替代值 |
是; 可參數化 |
| 集成功能 |
| 計數器 |
否 |
| 控制技術 |
| ● 調節器數量 |
4 |
| 電位隔離 |
| 調節器電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
2x 20 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
470 g |
