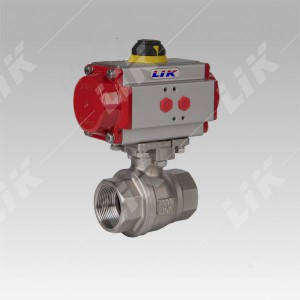

進口氣動內螺紋球閥分為兩片式及三片式。閥體鑄造采用德國引進的**工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
產品應用
氣動內螺紋球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
氣動內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，氣動內螺紋球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
進口氣動內螺紋球閥技術參數
|
公稱通徑DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|
閥體形式
|
內螺紋精鑄閥體
|
|
公稱通徑
|
DN6～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓帽擰緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內件
|
執行器型號
|
單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構： 氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構： 氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、行程開關、 保位閥、閥位傳送器、手輪機構等
|
進口氣動內螺紋球閥尺寸：
|
公稱通徑
|
內螺紋連接
|
|
mm
|
inch
|
D
|
L
|
H
|
G
|
A
|
|
10
|
3/8
|
10
|
60
|
157
|
3/8″
|
140
|
|
15
|
1/2
|
15
|
75
|
168
|
1/2″
|
140
|
|
20
|
3/4
|
20
|
80
|
170
|
3/4″
|
140
|
|
25
|
1
|
25
|
90
|
180
|
1″
|
140
|
|
32
|
11/4
|
32
|
110
|
185
|
11/4″
|
164
|
|
40
|
11/2
|
38
|
125
|
200
|
11/2″
|
164
|
|
50
|
2
|
50
|
144
|
210
|
2″
|
190
|
|
65
|
21/2
|
64
|
186
|
230
|
21/2″
|
210
|
|
80
|
3
|
78
|
206
|
250
|
3″
|
247
|
|
100
|
4
|
98
|
240
|
270
|
4″
|
247
|
