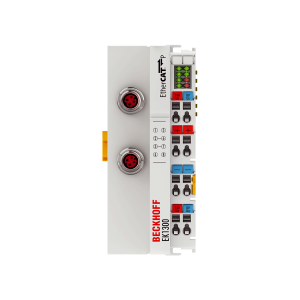

倍福EK1300 | EtherCAT P coupler
EK1300 EtherCAT P耦合器將 EtherCAT 端子模塊集成到 EtherCAT P 網絡中。耦合器將傳遞的報文從以太網100BASE-TX 轉換為 E-bus 信號表示。一個站由一個耦合器和任意數量的 EtherCAT 端子組成，這些端子會被自動檢測并單獨顯示在過程映像中
特殊功能：
- 連接技術：2 個EtherCAT P 編碼 M8 插座
- 通過 EtherCAT P 連接供電
- 整個系統中的EtherCAT 端子模塊數量：***多 65,535 個
EK1300 有兩個 EtherCAT P 編碼 M8 連接。上部 EtherCAT P 接口用于將耦合器連接到網絡，下部 EtherCAT P 編碼 M8 插座用于可選地延續 EtherCAT P 拓?fù)洹?/font>此外，EK1322 EtherCAT P 分線器或 EK1310 EtherCAT P 擴展可用于擴展或創建線形或星形拓?fù)洹?/font>
由于 EtherCAT P 將電源和通信集成在一條線路上，因此不再需要通過端子為耦合器提供額外的電源。根據應用，系統和傳感器電源 U S或執行器 U P的外圍電壓可以橋接到電源觸點。
產品狀態：
定期交貨
| 技術數據 | EK1300 |
|---|---|
| EtherCAT 系統內的任務 | 將 EtherCAT 端子模塊 (ELxxxx) 耦合到 100BASE-TX EtherCAT P 網絡 |
| 數據傳輸介質 | EtherCAT P 電纜，屏蔽，連接到 100BASE-TX EtherCAT P 網絡 |
| 總線接口 | 2 x M8 插座，屏蔽，螺釘型，P 編碼 |
| 電源 | 來自 EtherCAT P（24 V DC 用于 U S和 U P） |
| 總電流 | 來自 EtherCAT P，***大值 每個美國和美國3 A |
| 美國的電流消耗 | 40 mA + (∑ E-bus 電流/4) |
| 來自 U P的電流消耗 | 類型。4毫安 |
| 電流供應 E-bus | 2000 mA |
| 每個端口的電流額定值 | ***大限度。每個美國和美國3 A |
| 電氣隔離 | 500 V（電源觸點/電源電壓/以太網） |
| 工作/儲存溫度 | 0…+55 °C/-25…+85 °C |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | CE, UL |
| 住房數據 | EK-44-8pin |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 44 毫米 x 100 毫米 x 68 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | BZxxx 系列的標簽 |
| 接線 | 實心導體 (e)、柔性導體 (f) 和套圈 (a)：螺絲刀驅動彈簧 |
| 連接截面 | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| 連接橫截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 |
| 剝線長度 | 8…9 毫米 |
| 當前負載電源觸點 | 我***大：10 A |
*s：實心線；st：絞合線；f: 帶套圈
