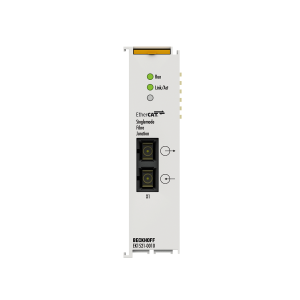

倍福EK1521-0010 | 1 端口 EtherCAT 光纖接頭
具有單模光纖連接的 EK1521-0010 1 端口EtherCAT分線器可用于 EtherCAT 端子模塊中 EtherCAT端子模塊之間任何位置的 EtherCAT 星形拓?fù)浣Y(jié)構，可配置 100BASE FX 硬件（玻璃纖維）。一個模塊化的 EtherCAT 星型集線器可以通過在一個站中使用多個 EK1521-0010 單元來實現。
特殊功能：
- 連接技術：通過 SC 雙工的 1 個單模光纖連接
- 連接長度：***長 20 公里
- 可用于配置 EtherCAT 星形拓?fù)?/font>
EK1521-0010 有一個 SC 雙工插座，可與EtherCAT 耦合器（例如 EK1100）一起實現從 100BASE-TX 到 100BASE-FX 硬件（玻璃纖維）的轉換。使用用于單模玻璃光纖的 EK1521-0010 和 EK1501-0010 EtherCAT 耦合器，距離可達 20 公里。甚至可以使用 1 端口 EtherCAT 光纖接頭實現帶有光纖的電纜冗余系統。
產品狀態：
定期交貨
| 技術數據 | EK1521-0010 |
|---|---|
| EtherCAT 系統內的任務 | 通過單模玻璃光纖耦合 EtherCAT 接頭 |
| 數據傳輸介質 | 單模玻璃光纖 9/125 µm (SM) |
| 站間距離 | ***大限度。20,000 米（100BASE-FX） |
| EtherCAT 端子數量 | – |
| 外圍信號的類型/數量 | – |
| 協議 | EtherCAT |
| 延遲 | 大約 1微秒 |
| 數據傳輸率 | 100 兆比特/秒 |
| 配置 | 不需要 |
| 總線接口 | 1 x SC 雙工 |
| 電源 | 從 E-bus |
| 電流消耗 24 V DC | – |
| 電流消耗 E-bus | 類型。350毫安 |
| 重量 | 大約 65 克 |
| 工作/儲存溫度 | -25…+60 °C/-40…+85 °C |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | CE、UL、ATEX |
| 防爆標志 | II 3 G Ex nA IIC T4 Gc |
| 住房數據 | 24日 |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 24 毫米 x 100 毫米 x 52 毫米 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | – |
| 接線 | 特定的推入式連接 |
