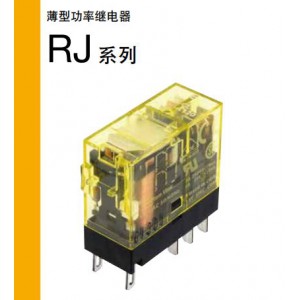

耐久性出色的小型尺寸高接點容許電流的超薄功率繼電器

和泉繼電器主要特征：

和泉繼電器適用于控制盤、機床等所有用途的插入式端子繼電器。

• 高容量：通過采用高導電材料，即使在高電流下也能確保穩定的通電性能。RJ1（1極用）：12A、RJ2（2極用）：8A（接點電容電流的大值）
• 耐久性：通過采用獨自的復位彈簧結構，機械部的耐久性、可靠性提高。AC線圈：3000萬次以上、DC線圈：5000萬次以上。（機械耐久性）
• 可視性良好的動作顯示LED：IDEC的光導結構：通過繼電器外殼的頂面照明的結構，視覺識別性出色。符合IEC標準的綠色顯示。
• 和泉繼電器豐富的變化：CR電路和二極管等輔助功能也很充實，AC/DC和線圈電壓的種類也很充實。和泉繼電器

•

  耐久性強，形狀小，觸點的允許電流大的薄型功率繼電器。 和泉繼電器

不正確
R TE
Io
正確
R
5. 晶體管驅動電路的浪涌抑制在繼電器線圈的電流關閉時，產
生高壓脈沖，會導致晶體管性能劣化，甚至破碎。請務必連接
二極管以抑制反電動勢。但，此時線圈的釋放時間會稍微被延
長。需縮短釋放時間時，在集電極和晶體管發射極間連接一個
齊納電壓稍高于電源電壓的齊納二極管。
