| 產品類型名稱 |
PROFIBUS 連接器 |
| 產品描述 |

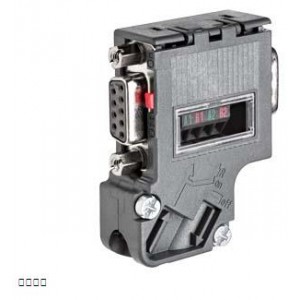

PROFIBUS 總線連接插頭，RS 485，螺栓，帶編程端口，35° |
 |
SIPLUS DP PROFIBUS 插頭 帶 R - 帶 PG - 傾斜 基于 6ES7972-0BB42-0XA0 帶防腐蝕涂層， -40 - +70°C， 連接插頭 針對 PROFIBUS ***多至 12 MBit/s， 帶斜向電纜引出端， 終端電阻 帶隔離功能, 帶 PG 插座 |
| 應用適宜性 |
為了使 PROFIBUS 設備連接 PROFIBUS 總線電纜 |
| 傳輸率 |
| 傳輸率 / PROFIBUS DP 時 |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 電氣連接數量 |
|
| ● 適用于 PROFIBUS 導線 |
2 |
| ● 用于網絡組件和終端設備 |
1 |
| 電氣連接規格 |
|
| ● 適用于 PROFIBUS 導線 |
螺栓 |
| ● 用于網絡組件和終端設備 |
9 針 Sub-D 插頭 |
| 電氣連接規格 / FastConnect |
否 |
| 機械參數 |
| 終端電阻規格 |
集成電阻組合并可通過滑動開關接通 |
| 材料 / 外殼的 |
塑料 |
| 鎖緊裝置的結構形式 |
固定螺釘 |
| 結構形式，尺寸和重量 |
| 電纜出線方式 |
35 度電纜出線 |
| 寬度 |
15.8 mm |
| 高度 |
54 mm |
| 深度 |
39.5 mm |
| 凈重 |
67 g |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| ● 在水平安裝位置時 / 運行期間 |
70 ... -40 °C |
| ● 在儲存期間和運輸 |
70 ... -40 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin...795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin...658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
|
| ● 出現凝露 / ***大值 |
100 %; RH，包括凝露 / 凍結（在凝露狀態下不得調試） |
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| ● 與 EN 60721-3-6 一致 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3S4 級，包括沙子、粉塵；* |
| ● 與 EN 60721-3-6 一致 |
是; 6S3 級，包括沙子、粉塵；* |
| 氣候級 / 符合 IEC 60721 / 備注 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 等級 2 可實現高可靠性 |
| 涂層的規格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 保護類型 1 |
| ● 用于鐵路應用中的電子設備，符合 EN 50155 |
是; EN 50155:2025 規定的 PC2 等級防護涂層 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 使用期間涂層可能褪色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 保形涂料，A 類 |
| 防護等級 IP |
IP20 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品特點 |
|
| ● 不含硅 |
是 |
| 產品組件 |
|
| ● PG 連接插座 |
是 |
| ● 應力釋放裝置 |
是 |
| 標準，規格，許可 |
| 資格證明 |
|
| ● 與 RoHS 一致 |
是 |
| ● UL 許可證 |
是 |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
XG |
