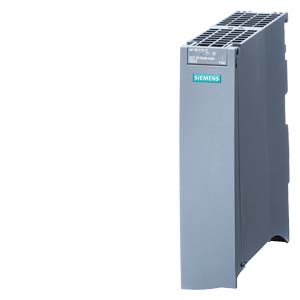

SIPLUS ET 200MP IM155-5 PN HF 基于 6ES7155-5 AA00-0AC0 帶防腐蝕涂層， -40 - +60°C， PROFINET IO 設備 接口模塊 針對 ET 200MP 電子模塊； 直至 12 個輸入輸出模塊無需 PS； 直至***多 30 個輸入輸出模塊帶 附加 PS；集成 2 端口交換器； RJ45 共享設備；MRP； IRT >=0.25ms； 同步模式固件升級； IM0 - 3；按優先級 引導啟動 S2 冗余；共享設備 |
| 一般信息 |
| 產品類型標志 |
IM 155-5 PN HF |
| 硬件功能狀態 |
E01 |
| 固件版本 |
V1.0.0 |
| 制造商標記 (VendorID) |
0x002A |
| 設備標記 (DeviceID) |
0x0312 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
參見文章 ID：109746275 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
20 ms |
| 輸入電流 |
| 耗用電流（額定值） |
0.2 A |
| 功率 |
| 背板總線上的饋電功率 |
14 W |
| 來自背板總線的功率輸出 |
2.3 W |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
256 byte; 每個輸入端 / 輸出端 |
| 硬件擴展 |
| IM 左側的插拔式系統電源 |
是 |
| 允許的分段電源數量 |
3 |
| 組件載體 |
| ● 每個組件載體的組件，***大值 |
30; 外圍設備模塊 |
| 接口 |
| PROFINET 接口數量 |
1 |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太網） |
是 |
| ● 端口數量 |
2 |
| ● 集成開關 |
是 |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 氣液冗余 |
是 |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| 物理接口 |
| RJ 45（以太網） |
| ● 傳輸模式 |
PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 100 Mbit/s |
是 |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| 協議 |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| 冗余模式 |
| ● PROFINET 系統冗余 (S2) |
是 |
| 氣液冗余 |
| — MRP |
是 |
| — MRPD |
是 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 等時模式 |
| 等距離 |
是 |
| ***短時鐘脈沖 |
125 µs |
| ***長時鐘脈沖 |
4 ms |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● LINK TX/RX 連接顯示 |
是; 黃色 LED |
| 電位隔離 |
| 在背板總線和電子元件之間 |
否 |
| 在 PROFINET 和所有其他電路之間 |
是 |
| 在電源和所有其他電路之間 |
否 |
| 允許的電位差 |
| 在不同電路之間 |
75 V DC/60 V AC（基本絕緣） |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 網絡負載等級 |
3 |
| 安全級別 |
符合安全級別 1 測試案例 V1.1.1 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-40 °C; = Tmin（包括冷凝 / 霜）；啟動 @ -25 °C |
| ● 水平安裝，***大值 |
60 °C; = Tmax |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 冷卻劑和潤滑劑 |
| — 對市售冷卻劑和潤滑劑耐用 |
是; 空氣中有柴油和油滴 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 保形涂料 |
| ● 對裝配好的電路板涂層，根據 EN 61086 |
是; 等級 2 可實現高可靠性 |
| ● 抗污染的保護，根據 EN 60664-3 |
是; 保護類型 1 |
| ● 軍用測試，根據 MIL-I-46058C，修訂版 7 |
是; 使用期間涂層可能褪色 |
| ● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A |
是; 保形涂料，A 類 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
155 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
350 g |
