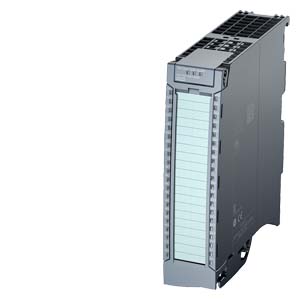

| SIMATIC S7-1500， TM Timer DIDQ 16x 24V 時間控制數字 輸入端和輸出端 ***多 8DI，16DQ 其中***多 16 個帶有時間印記， 計數，PWM，過采樣 | ||
| 一般信息 | ||
| 產品類型標志 | TM 定時器 DIDQ 16x24V | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M 0 | |
| ● 時鐘同步模式 | 是 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V13 updat 3 | |
| 安裝方式/安裝 | ||
| 導軌安裝 | 是; S7-1500 型材導軌 | |
| 電源電壓 | ||
| 負載電壓 1L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 19.2 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| ● 反極性保護 | 是; 防止損毀 | |
| 負載電壓 2L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 19.2 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| ● 反極性保護 | 是; 防止損毀 | |
| 輸入電流 | ||
| 來自負載電壓 1L+（空載），***大值 | 40 mA; 無負載 | |
| 來自負載電壓 2L+（空載），***大值 | 30 mA; 無負載 | |
| 傳感器供電 | ||
| 輸出端數量 | 8; ***大值視參數設定情況而定 | |
| 24 V 傳感器供電 | ||
| ● 24 V | 是; L+ (-0.8 V) | |
| ● 短路保護 | 是 | |
| ● 輸出電流，***大值 | 1.2 A; 所有編碼器 / 通道的總電流，每個輸出端***大 0.5 A | |
| 功率 | ||
| 來自背板總線的功率輸出 | 1.3 W | |
| 功率損失 | ||
| 功率損失，典型值 | 5 W | |
| 地址范圍 | ||
| 每個模塊的地址空間 | ||
| ● 輸入端 | 44 byte | |
| ● 輸出端 | 74 byte | |
| 數字輸入 | ||
| 數字輸入端數量 | 8; ***大值視參數設定情況而定 | |
| ● 在組件中 | 8 | |
| 可編程的數字輸入端 | 是 | |
| 輸入特性符合 IEC 61131，類型 3 | 是 | |
| 數字輸入端功能，可設置參數 | ||
| ● 帶有時間戳的數字輸入端 | 是 | |
| — 數量，***大值 | 8 | |
| ● 計數器 | 是 | |
| — 數量，***大值 | 4 | |
| ● 用于增量編碼器的計數器 | 是 | |
| — 數量，***大值 | 4 | |
| ● 帶有過采樣的數字輸入端 | 是 | |
| — 數量，***大值 | 8 | |
| ● 用于數字輸入端的 HW 使能 | 是 | |
| — 數量，***大值 | 4 | |
| ● 用于數字輸出端的 HW 使能 | 是 | |
| — 數量，***大值 | 4 | |
| 輸入電壓 | ||
| ● 輸入電壓類型 | DC | |
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | -5 ... +5 V | |
| ● 對于信號“1” | +11 至 +30V | |
| ● 輸入端允許的電壓，***小值 | -30 V; 持續 -5 V，短時 -30 V 反極性保護 | |
| ● 輸入端允許的電壓，***大值 | 30 V | |
| 輸入電流 | ||
| ● 對于信號“1”，典型值 | 2.5 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| ● 程序反應的***小脈沖寬度 | 將參數設置為“無”時為 3 µs | |
| 對于標準輸入端 | ||
| — 可參數化 | 是; 無 / 0.05 / 0.1 / 0.4 / 0.8 ms | |
| — 從“0”到“1”時，***小值 | 4 µs; 設置參數時“無” | |
| — 從“1”到“0”時，***小值 | 4 µs; 設置參數時“無” | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 1 000 m; 與傳感器、電纜質量和斜率有關 | |
| ● 未屏蔽，***大值 | 600 m; 與傳感器、電纜質量和斜率有關 | |
| 數字輸出 | ||
| 數字輸出類型 | 晶體管 | |
| 數字輸出端數量 | 16; ***大值視參數設定情況而定 | |
| ● 在組件中 | 8 | |
| M 開關 | 是; 高速輸出端 | |
| P 開關 | 是 | |
| 可編程的數字輸出端 | 是 | |
| 短路保護 | 是; 電子/熱學 | |
| ● 響應閾，典型值 | 標準輸出端為 176 A，高速輸出端為 0.5 A | |
| 感應式關閉電壓的限制 | -0.8 V | |
| 控制數字輸入 | 是 | |
| 數字輸出端功能，可設置參數 | ||
| ● 帶有時間戳的數字輸出端 | 是 | |
| — 數量，***大值 | 16 | |
| ● PWM （脈沖寬度調制）輸出端 | 是 | |
| — 數量，***大值 | 16 | |
| ● 帶有過采樣的數字輸出端 | 是 | |
| — 數量，***大值 | 16 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A; 高速輸出端為 0.1 A | |
| ● 照明負載時的***大值 | 5 W; 高速輸出端為 1 W | |
| 負載電阻范圍 | ||
| ● 下限 | 48 高速輸出端為 240 Ohm | |
| ● 上限 | 12 k | |
| 輸出電壓 | ||
| ● 輸出電壓類型 | DC | |
| ● 對于信號“0”的***大值 | 1 V; 高速輸出端 | |
| ● 對于信號 “1”，***小值 | 23.2 V; L+ (-0.8 V) | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A; 高速輸出端為 0.1 A，注意降容 | |
| ● 針對信號“1”的允許范圍，***大值 | 0.6 A; 高速輸出端為 0.12 A，注意降容 | |
| ● 針對信號“1”的***小負載電流 | 2 mA | |
| ● 針對信號“0”的剩余電流，***大值 | 0.5 mA | |
| 電阻負載時的輸出延遲 | ||
| ● 從 “0” 到“1”，***大值 | 1 µs; 高速輸出端，標準輸出端為 5 µs | |
| ● 從 ”1” 到“0”，***大值 | 1 µs; 高速輸出端，標準輸出端為 6 µs | |
| 開關頻率 | ||
| ● 電阻負載時的***大值 | 10 kHz | |
| ● 照明負載時的***大值 | 10 Hz | |
| 輸出端的總電流 | ||
| ● 每個組的***大電流 | 4 A | |
| ● 每個模塊的***大電流 | 8 A; 注意降額 | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 1 000 m; 根據負載和電纜質量 | |
| ● 未屏蔽，***大值 | 600 m; 根據負載和電纜質量 | |
| 傳感器 | ||
| 可連接傳感器 | ||
| ● 增量編碼器（非對稱） | 是 | |
| ● 24 V 啟動器 | 是 | |
| ● 雙線傳感器 | 是 | |
| — 允許的閉路電流（雙線傳感器） ***大值 | 1.5 mA | |
| 傳感器信號，增量編碼器（非對稱） | ||
| ● 輸入電壓 | 24 V | |
| ● 輸入頻率，***大值 | 50 kHz | |
| ● 計數頻率，***大值 | 200 kHz; 四倍分析時 | |
| ● 屏蔽導線長度，***大值 | 600 m; 與輸入頻率、編碼器和電纜質量有關；50 kHz 時***長 200 m | |
| ● 帶有 A/B 軌跡的增量編碼器，90° 相移 | 是 | |
| ● 脈沖編碼器 | 是 | |
| 物理接口 | ||
| ● 輸入特性符合 IEC 61131，類型 3 | 是 | |
| 等時模式 | ||
| 總線循環時間 (TDP) ***小值 | 250 µs | |
| 抖動***大值 | 1 µs | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是 | |
| 可接入替代值 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷 | ||
| ● 電源電壓監控 | 是 | |
| ● 短路 | 是 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● MAINT LED | 是; 黃色 LED | |
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 LED | |
| ● 通道狀態顯示 | 是; 綠色 LED | |
| ● 用于通道診斷 | 是; 紅色 LED | |
| 集成功能 | ||
| 計數器 | 是 | |
| ● 計數器數量 | 4 | |
| ● 計數頻率，***大值 | 200 kHz; 四倍分析時 | |
| 計數功能 | ||
| ● 循環計數 | 是 | |
| 位置收集 | ||
| ● 增量收集 | 是 | |
| 電位隔離 | ||
| 通道的電勢分離 | ||
| ● 在通道和背板總線之間 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 40 °C; 注意降額 | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m; 安裝海拔高度的限制 >2 000 m，請見 ET 200MP 系統手冊 | |
| 分布式運行 | ||
| 在 SIMATIC S7-1500 | 是 | |
| 尺寸 | ||
| 寬度 | 35 mm | |
| 高度 | 147 mm | |
| 深度 | 129 mm | |
| 重量 | ||
| 重量，約 | 320 g | |
