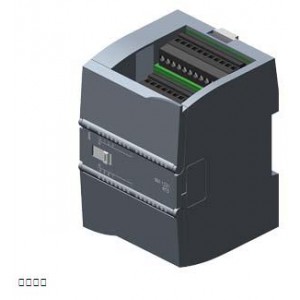

SIMATIC S7-1200，模擬輸入， SM 1231 RTD溫度傳感器，RTD溫度傳感器模塊 8個模擬輸入 |
| 一般信息 |
| 產品類型標志 |
SM 1231，AI 8x16 bit RTD |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 輸入電流 |
| 耗用電流，典型值 |
40 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8; 電阻溫度計 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
±35 V |
| 溫度測量的技術單位，可調節 |
攝氏度/華氏度 |
| 輸入范圍 |
| ● 電壓 |
否 |
| ● 電流 |
否 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
是; 電阻傳感器： Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000 |
| ● 電阻 |
是; 150 Ω, 300 Ω, 600 Ω |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
是 |
| — 輸入電阻 (Cu 10) |
10 |
| ● Ni 100 |
是 |
| — 輸入電阻 (Ni 100) |
100 |
| ● Ni 1000 |
是 |
| — 輸入電阻 (Ni 1000) |
1 000 |
| ● LG-Ni 1000 |
是 |
| — 輸入電阻 (LG-Ni 1000) |
1 000 |
| ● Ni 120 |
是 |
| — 輸入電阻 (Ni 120) |
120 |
| ● Ni 200 |
是 |
| — 輸入電阻 (Ni 200) |
200 |
| ● Ni 500 |
是 |
| — 輸入電阻 (Ni 500) |
500 |
| ● Pt 100 |
是 |
| — 輸入電阻 (Pt 100) |
100 |
| ● Pt 1000 |
是 |
| — 輸入電阻 (Pt 1000) |
1 000 |
| ● Pt 200 |
是 |
| — 輸入電阻 (Pt 200) |
200 |
| ● Pt 500 |
是 |
| — 輸入電阻 (Pt 500) |
500 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| ● 0 至 300 歐姆 |
是 |
| ● 0 至 600 歐姆 |
是 |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
否 |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
15 bit; + 符號 |
| ● 可參數化的集成時間 |
否 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 / 400 Hz 時 85 dB |
| 誤差/精度 |
| 溫度錯誤（與輸入范圍有關），(+/-) |
25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍 |
| 25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) |
0.05 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 共模干擾，***小值 |
120 dB |
| 報警/診斷/狀態信息 |
| 報警 |
是 |
| 診斷功能 |
是; 可讀 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于維護 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 操作，***小值 |
795 hPa |
| ● 操作，***大值 |
1 080 hPa |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 有害物質濃度 |
| ● RH < 60% 時的 SO2，無冷凝 |
二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 |
| 連接技術 / 標題 |
| 需要的前置插頭 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
220 g |
