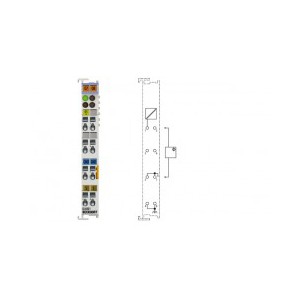

KL4001, KL4002 | 1/2 通道模擬量輸出端子模塊，0…10 V

KL4001 和 KL4002 模擬量輸出端子模塊用于輸出 0 V…10 V 范圍內的信號。該端子模塊能夠為處理層提供分辨率為 12 位的電氣隔離信號�？偩�端子模塊的輸出通道具有一個公共的接地電位端。KL4001是單通道型端子模塊，特別適用于帶有電氣隔離接地電位的信號。而 KL4002 型端子模塊有兩個通道。運行 LED 指示總線耦合器的數據交換狀態。

技術參數	KL4001 | KS4001	KL4002 | KS4002
輸出點數	1	2
電源	通過 K-bus 供電
信號電壓	0…10 V
負載	> 5 kΩ （短路保護）
測量誤差	±0.5 LSB 線性度誤差， ±0.5 LSB 偏離誤差，±0.1 %（滿量程）
分辨率	12 位
轉換時間	~ 1.5 ms
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	75 mA
過程映像中的位寬	輸出：1 x 16 位數據（每通道 1 x 8 位控制/狀態可選）	輸出：2 x 16 位數據（每通道 2 x 8 位控制/狀態可選）
組態	無地址或組態設置
重量	約 85 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊

專用端子模塊
KL4002-0010	西門子 S5 格式
KL4002-0011	快速 µP, 掃描時間約 0.15 ms
KL4002-0050	西門子 S7 格式
