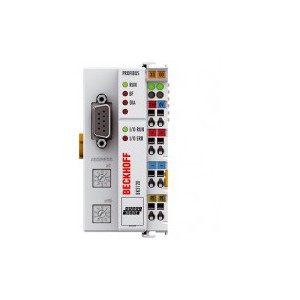

BK3120 | PROFIBUS DP “經濟增強型”總線耦合器

“經濟增強型”系列是對現有 BK3xx0 系列 PROFIBUS 總線耦合器的進一步補充。通過 K-bus 擴展技術，*多可以連接 255 個空間分布式總線端子模塊到一個總線耦合器中。BK3120 專為滿足自動化系統要求而設計。PROFIBUS 協議中省去了 FMS 操作，目的是在 DP 模式下傳輸更多的用戶數據，對于這種總線耦合器類型，可以達到 128 byte 輸入和 128 byte 輸出。BK3120 集成了 PROFIBUS DP V1 服務。這些服務允許直接訪問總線耦合器寄存器和復雜的總線端子模塊，例如，可以借此改變參數化或者設置/修改模擬量總線端子模塊的極限值。

總線耦合器可自動識別*大 12 Mbaud 的波特率，允許對傳輸速度進行調整，以滿足特殊的技術工藝要求。

系統參數	PROFIBUS | BK3120
I/O 站數量	100 個，帶中繼器
I/O 點數	約 6000 個，取決于總站
數據傳輸介質	屏蔽銅纜, 2 x 0.25 mm²
*大電纜長度	1,200 m 1,000 m 400 m 200 m 100 m
數據傳輸速率	9.6/19.2/ 93.75 kbaud 187.5 kbaud 500 kbaud 1,500 kbaud …3, 6, 12 Mbaud
數據傳輸時間	約 3 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出）     約 0.5 ms

技術參數	BK3120
總線端子模塊數量	64 (通過 K-bus 擴展可達 255)
現場總線的*大字節數	128 byte 輸入和 128 byte 輸出
數據傳輸速率	自動檢測 *大 12 Mbaud
總線接口	1 個 D-sub 9 針接口，帶屏蔽
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA + (總 K-bus 電流)/*大 4, 500 mA
K-bus 供電電流	1,750 mA
電源觸點	*大 24 V DC / *大 10 A
電氣隔離	500 Vrms （電源觸點/電源電壓/ 現場總線）
重量	約 170 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
