一、FX5U功能說明
1、控制規模：32~256點(CPU單元：32/64/80點)
   CC-bbbb，AnyWireASbbbb和Bitty包括遠程I/O***大512點
2、程序存儲器：64K步
3、內置模擬輸入輸出：A/D 2通道 12位、D/A 1通道 12位
4、內置SD卡插槽：***大4G字節(SD/ SDHC存儲卡)
5、內置以太網端口：10BASE-T/100BASE-TX
6、內置RS-485端口：RS-422 / RS-485標準
7、內置定位：獨立的4軸200kHz的脈沖輸出
8、內置高速計數器：***大8ch 200kHz高速脈沖輸入(FX5U-32M為6ch 200kHz+2ch 10kHz)

二、FX5UC功能說明
1、控制規模：32~256點(CPU單元：32點)
   CC-bbbb，AnyWireASbbbb和Bitty包括遠程I/O***大512點
2、程序存儲器：64K步
3、內置SD卡插槽：***大4G字節(SD/ SDHC存儲卡)
4、內置以太網端口：10BASE-T/100BASE-TX
5、內置RS-485端口：RS-422 / RS-485標準
6、內置定位：獨立的4軸200kHz的脈沖輸出
7、內置高速計數器：***大6ch 200kHz高速脈沖輸入(+2ch 10kHz)

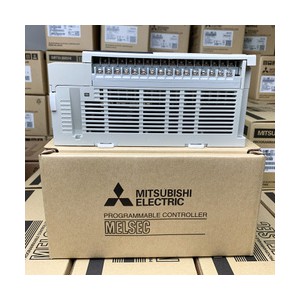

三、FX5U系列PLC的CPU單元型號
FX5U-32MR/ES：基本單元,內置16入/16出(繼電器),AC電源
FX5U-32MT/ES：基本單元,內置16入/16出(晶體管漏型),AC電源
FX5U-32MT/ESS：基本單元,內置16入/16出(晶體管源型),AC電源
FX5U-64MR/ES：基本單元,內置32入/32出(繼電器),AC電源
FX5U-64MT/ES：基本單元,內置32入/32出(晶體管漏型),AC電源
FX5U-64MT/ESS：基本單元,內置32入/32出(晶體管源型),AC電源
FX5U-80MR/ES：基本單元,內置40入/40出(繼電器),AC電源
FX5U-80MT/ES：基本單元,內置40入/40出(晶體管漏型),AC電源
FX5U-80MT/ESS：基本單元,內置40入/40出(晶體管源型),AC電源
FX5UC-32MT/D：基本單元,內置16入(漏型)/16出(晶體管漏型),DC電源
FX5UC-32MT/DSS：基本單元,內置16入(源型/漏型)/16出(晶體管源型),DC電源

四、FX5U輸入/輸出擴展模塊
1、FX5U輸入輸出擴展模塊
FX5-32ER/ES ：16點DC24V(源型/漏型)輸入、16點繼電器輸出、端子臺連接
FX5-32ET/ES ：16點DC24V(源型/漏型)輸入、16晶體管(漏型)輸出、端子臺連接
FX5-32ET/ESS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
FX5-C32ET/DS ：16點DC24V(漏型)輸入、16晶體管(漏型)輸出、連接器連接
FX5-C32ET/DSS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
 2、FX5U輸入擴展模塊
FX5-8EX/ES :8點DC24V(源型/漏型)輸入、端子臺連接
FX5-16EX/ES:16點DC24V(源型/漏型)輸入、端子臺連接
FX5-C32EX/D ：32點DC24V(漏型)輸入、連接器連接
FX5-C32EX/DS：32點DC24V(源型/漏型)輸入、連接器連接
 3、FX5U輸出擴展模塊
FX5-8EYR/ES：8點繼電器輸出、端子臺連接
FX5-8EYT/ES ：8點晶體管(漏型)輸出、端子臺連接
FX5-8EYT/ESS：8點晶體管(源型)輸出、端子臺連接
FX5-16EYR/ES：16點繼電器輸出、端子臺連接
FX5-16EYT/ES ：16點晶體管(漏型)輸出、端子臺連接
FX5-16EYT/ESS： 16點晶體管(源型)輸出、端子臺連接
FX5-C32EYT/D：32點晶體管(漏型)輸出、連接器連接
FX5-C32EYT/DSS：32點晶體管(源型)輸出、連接器連接
 備注：FX5-C開頭的只用于FX5UC系列、帶*號的可用于FX5UC(必需用FX5-CNV-IFC)

五、FX5U模擬量輸入輸出模塊
FX5-4AD-ADP：4通道輸入、DC-10~10V(輸入電阻1MΩ)或DC-20~20mA(輸入電阻250Ω)
FX5-4DA-ADP：4通道輸出、DC-10~10V(外部電阻11k~1MΩ)或DC-20~20mA(外部電阻0~500Ω)
六、FX5U其它模塊
FX5-40SSC-S：簡單的運動/定位模塊，4軸(FX5UC連接時必用FX5-CNV-IFC)
FX5-232-BD：RS-232C通信板，只用于FX5U，***多連1臺
FX5-232ADP：RS-232C通信接口，可用于FX5U、FX5UC，***大連2臺
FX5-485-BD：RS-485通信板，只用于FX5U，***多連1臺
FX5-485 ADP：RS-485通信接口，可用于FX5U、FX5UC，***大連2臺
FX5-1PSU-5V：FX5擴展電源模塊，內部DC5V：1.2A 內部DC24V：0.3A
