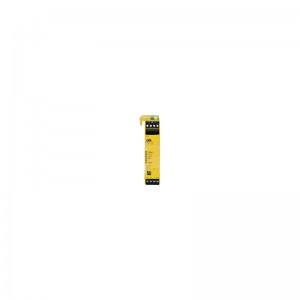

觸點擴展，輸入：?jiǎn)瓮ǖ澜泳�，輸出：4 N/O, (t = 3 s 固定), UB = 24 V DC，寬度12.5 mm，可插拔螺絲式端子， 觸點塊用于觸點擴展 與安全相關的控制元件連接。
技術數據
電氣數據
| 供電電壓 (V) |
24 V |
| 電源電壓類型U1 |
DC |
| 功率消耗DC |
2.5 |
輸入
半導體輸出
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| 安全觸點：AC，符合UL標準 |
250 V AC G.U. (same polarity) |
| 安全觸點：導向器負載 |
B300, R300 |
| 繼電器觸點材料 |
AgCuNi |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-10 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
III / II |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
IP40 |
| 端子保護類型 |
IP20 |
時代
機械數據
| 安裝位置 |
beliebig |
| 殼體材料下部 |
PPO UL 94 V1 |
| 外殼材料前板 |
ABS UL 94 V0 |
| 外殼上面部分材質 |
PPO UL 94 V1 |
| 連接端子 |
Federkraftklemme |
| 端子樣式 |
steckbar |
| 高度尺寸 |
101 |
| 寬度尺寸 |
22.5 |
| 深度尺寸 |
121 |
| 凈重 |
210 |
| 總重 |
220 |
