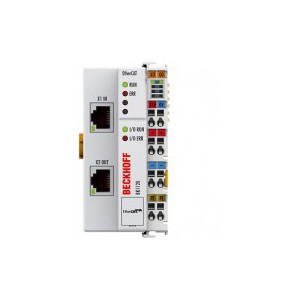

BK1120 | 適用于標準總線端子模塊的 EtherCAT 耦合器
BK1120 總線耦合器用于將 EtherCAT 與成熟的倍�？偩�端子模塊系列中的 K-bus 組件（KLxxxx）相連。一個站點由一個 BK1120 總線耦合器、任意多個端子模塊（*多 64 個；通過 K-bus 擴展時*多 255 個）和一個總線末端端子模塊組成。該總線耦合器可識別所連接的端子模塊，并自動將它們分配到 EtherCAT 過程映像中�？偩�耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 BK1120 總線耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接與交換機相連。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。
| 技術參數 |
BK1120 |
| EtherCAT 系統內的任務 |
將標準總線端子模塊（KLxxxx）連接到 100BASE-TX EtherCAT 網絡中 |
| 數據傳輸介質 |
Ethernet/EtherCAT CAT5 電纜 |
| 站點之間的距離 |
100 m (100BASE-TX) |
| 總線端子模塊數量 |
64（通過 K-bus 擴展可達 255） |
| 現場總線的*大字節數 |
1024 byte 輸入和1024 byte 輸出 |
| 協議 |
EtherCAT |
| 數據傳輸率 |
100 Mbaud |
| 組態方式 |
通過 KS2000 或 EtherCAT (ADS) |
| 總線接口 |
2 x RJ45 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA +（總 K-bus 電流）/*大 4500 mA |
| 啟動電流 |
約 2.5 x 持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 電流負載 |
1750 mA |
| 電源觸點 |
*大 24 V DC / *大 10 A |
| 電氣隔離 |
500 V（電源觸點/電源電壓/現場總線） |
| 重量 |
約 150 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 認證 |
CE，UL，Ex |
