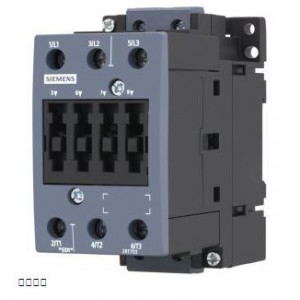

接觸器 AC-3 50A/22kW 400V 36 VAC，50 Hz 3 極，規格 S2 螺絲端子 |
| 綜合技術數據 |
| 接觸器的結構尺寸 |
S2 |
| 產品擴展 輔助開關 |
是 |
| 絕緣電壓 測定值 |
690 V |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 防護等級 IP |
|
| ● 正面的 |
IP20 |
| ● 連接端子 |
IP00 |
| 耐沖擊性 正弦沖擊時 AC 時 |
15g / 5 ms, 8g / 10 ms |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-10 ... +55 °C |
| ● 存放期間 |
-25 ... +70 °C |
| 主電路 |
| 極數 用于主電路 |
3 |
| 常開觸點數量 用于主觸點 |
3 |
| 常閉觸點數量 用于主觸點 |
0 |
| 工作電壓 |
|
| ● AC-3 時 測定值 ***大值 |
690 V |
| ● AC-3e 時 測定值 ***大值 |
690 V |
| 工作電流 |
|
| ● AC-1 時 ***高 690 V 環境溫度 40 °C 時 測定值 |
70 A |
| ● AC-3 時 |
|
| — 400 V 時 測定值 |
50 A |
| — 690 V 時 測定值 |
24 A |
| ● AC-3e 時 |
|
| — 400 V 時 測定值 |
50 A |
| — 690 V 時 測定值 |
24 A |
| 額定功率 |
|
| ● AC-3 時 |
|
| — 230 V時 測定值 |
15 kW |
| — 400 V 時 測定值 |
22 kW |
| — 690 V 時 測定值 |
22 kW |
| ● AC-3e 時 |
|
| — 400 V 時 測定值 |
22 kW |
| — 690 V 時 測定值 |
22 kW |
| 開關頻率 |
|
| ● AC-3 時 ***大值 |
800 1/h |
| ● AC-3e 時 ***大值 |
800 1/h |
| ● AC-4 ***大值 |
250 1/h |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
36 V |
| 工作區要素控制饋電電壓測定值 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
0.8 ... 1.1 |
| ● 60 Hz 時 |
0.85 ... 1.1 |
| 起動視在功率 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
145 VA |
| ● 60 Hz 時 |
155 VA |
| 感應功率因數 對于線圈的起動功率 |
|
| ● 50 Hz 時 |
0.79 |
| ● 60 Hz 時 |
0.72 |
| 停機視在功率 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
12.5 VA |
| ● 60 Hz 時 |
15 VA |
| 感應功率因數 對于線圈的停機功率 |
|
| ● 50 Hz 時 |
0.36 |
| ● 60 Hz 時 |
0.38 |
| 起動功率 電磁線圈的 DC 時 |
0.79 W |
| 持續功率 電磁線圈的 DC 時 |
0.36 W |
| 輔助電路 |
| 常閉觸點數量 用于輔助觸點 無延遲轉換的 |
0 |
| 常開觸點數量 用于輔助觸點 無延遲轉換的 |
0 |
| 工作電流 AC-15 時 |
|
| ● 230 V時 測定值 |
6 A |
| ● 400 V 時 測定值 |
3 A |
| ● 690 V 時 測定值 |
1 A |
| 工作電流 DC-13 時 220 V 時 測定值 |
0.3 A |
| 接觸可靠性 輔助觸頭的 |
適用于SPS控制(17V, 5mA) |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 |
|
| ● 用于主電路的短路保護 |
|
| — 對于相配類型1 需要 |
gL/gG NH 3NA: 160 A |
| — 對于相配類型2 需要 |
gL/gG NH 3NA: 80 A |
| ● 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 10A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5° |
| 緊固類型 |
按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 |
| ● 并排裝配 |
是 |
| 高度 |
112 mm |
| 寬度 |
55 mm |
| 深度 |
115 mm |
| 須遵守間距 單列式安裝的 側向地 |
0 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
