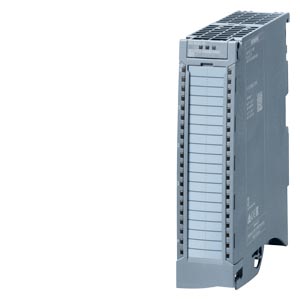

SIMATIC S7-1500， 模擬量輸出模塊 AQ 4xU/I HF，16 位分辨率 ， ***度 0.1%， 4 條通道，每組 1 條， 共模電壓： 30V AC/60V DC，診斷； 替換值,同步模式； 模塊支持 安全 斷開負載組 至 SIL2 根據 ENIEC 62061:2021 和 Category 3 / PL d 根據 EN ISO 13849-1:2015。 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
AQ 4xU/I HF |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.1.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| ● 按優先級啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSO |
是 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
160 mA |
| 功率 |
| 來自背板總線的功率輸出 |
0.95 W |
| 功率損失 |
| 功率損失，典型值 |
5 W |
| 模擬輸出 |
| 模擬輸出端數量 |
4 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，***大值 |
24 mA |
| 電流輸出，空載電壓，***大值 |
22 V |
| 循環時間（所有通道） ***小值 |
125 µs; 與激活的通道數量無關 |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| ● 1 V 至 5 V |
是 |
| ● -5 V 至 +5 V |
否 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| ● -20 mA 至 +20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 執行器連接 |
| ● 對于兩線制接口電壓輸出 |
是 |
| ● 對于四線制接口電壓輸出 |
是 |
| ● 對于兩線制接口電流輸出 |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k 1 ... 5 V 時 0.5 kOhm |
| ● 電壓輸出端的電容負載，***大值 |
1 µF |
| ● 電流輸出端的***大值 |
750 |
| ● 電流輸出端的電感負載，***大值 |
10 mH |
| 導線長度 |
| ● 屏蔽，***大值 |
800 m; 電流中，電壓時 200 m |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| ● 轉換時間（每個通道） |
125 µs; 與激活的通道數量無關 |
| 起振時間 |
| ● 對于電阻負載 |
0.2 ms; 參見手冊中的附加說明 |
| ● 對于電容負載 |
1.8 ms; 參見手冊中的附加說明 |
| ● 對于電感負載 |
2 ms; 參見手冊中的附加說明 |
| 誤差/精度 |
| 輸出波紋（與輸出范圍有關，帶寬 0 至 50 kHz），(+/-) |
0.02 % |
| 線性錯誤（與輸出范圍有關），(+/-) |
0.015 % |
| 溫度錯誤（與輸出范圍有關），(+/-) |
0.002 %/K |
| 輸出端之間的串?dāng)_，***大值 |
-100 dB |
| 25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) |
0.005 % |
| 精度的備注 |
溫度低于 0°C 時，消耗誤差和溫度誤差的數據將加倍 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
±10 V；0 V 至 10 V：±0.12 %；1 V 至 5 V：±0.1 % |
| ● 電流，與輸出范圍有關，(+/-) |
±20 mA；0 mA 至 20 mA：±0.2 %；4 mA 至 20 mA：±0.12 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.06 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.1 % |
| 等時模式 |
| 加工時間和激活時間 (TWA) ***小值 |
100 µs |
| 總線循環時間 (TDP) ***小值 |
250 µs |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 僅限電流輸出類型 |
| ● 短路 |
是; 僅限電壓輸出類型 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和負載電壓 L+ 之間 |
是 |
| 允許的電位差 |
| 在不同電路之間 |
60 V DC/30 V AC；對 120 V AC 基本絕緣進行絕緣測量通道和 L+ 供電電源之間，通道和背板總線之間，通道之間 |
| 絕緣 |
| 絕緣測試，使用 |
2000 V DC，通道和 L+ 供電電源之間； 2000 V DC， 通道和背板總線之間；2000 V DC， 通道之間； 707 V DC（類型測試），L+ 供電電壓和背板總線之間。 |
| 標準、許可、證書 |
| 適用于安全關斷標準組件 |
是; FS03 以上版本 |
| 安全關斷標準組件可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PL d |
| ● 類別符合 ISO 13849-1 |
3 類 |
| ● 符合 IEC 62061 的 SIL |
SIL 2 |
| ● 安全切斷注意事項 |
https://support.industry.siemens.com/cs/de/de/view/39198632 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-25 °C; FS02 以上版本 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-25 °C; FS02 以上版本 |
| ● 垂直安裝，***大值 |
40 °C |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
300 g |
