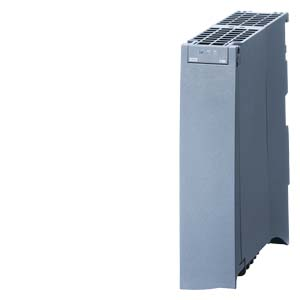

西門子PLCS7-1500 SIPLUS SM 522 數字量信號模塊應用環境
1.數字量輸出模塊可以切換設備中的 24 V DC 或 230 V AC 電壓，從而可將內部信號從控制器傳輸至設備�？梢赃B接電磁閥、直流接觸器和指示燈。
2.輸出模塊具有可設定的參數和診斷功能，因此可根據相應過程要求進行靈活調整。
3.8、16 和 32 通道數字量輸出模塊
4.靈活地選擇控制器以滿足控制任務需要
5.用于使用附加輸出對系統進行后續擴展
注：SIPLUS extreme 產品基于 SIMATIC 標準產品。此處列出的內容來自相關的標準產品。添加了特定 SIPLUS extreme 信息。
SIPLUS SM 522 數字量信號模塊統一的顯示和診斷方式：
1.故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示
2.邏輯“0”和邏輯“1”信號狀態的 通道狀態指示燈（綠色 LED）或短路指示燈（紅色 LED）
3.顯示 24 VDC 電源電壓（綠色 LED）
4.支持的功能：
5.識別和維護數據 IM0 至 IM3
6.固件更新
7.通道粒度參數分配（僅限 HF 模塊）
8.按通道進行診斷（僅限 HF 模塊）
9.等時同步模式（取決于模塊）
10.可為輸出設置替代值
6AG1522-1BF00-7AB0
SIPLUS S7-1500 DQ 8x24VDC/2A 基于 6ES7522-1BF00-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字量輸出模塊， 8 條通道，每組 8 條； 每組 8A； 診斷；替換值
6AG1522-1BH01-7AB0
SIPLUS S7-1500 DQ 16x 24VDC/ 0.5 A 基于 6ES7522-1BH01-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字量輸出模塊， 16 通道分成組，每組 8； 4A 每組； 單通道診斷； 替換值
6AG1522-1BL01-7AB0
SIPLUS S7-1500 DQ 32x24VDC/0.5 A 基于 6ES7522-1BL01-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字量輸出模塊， 32 條通道，每組 8 條； 4A 每組； 單通道診斷； 替換值
6AG1522-5EH00-7AB0
SIPLUS S7-1500 DQ 16x48VUC/125V 基于 6ES7522-5EH00-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字量輸出模塊， 16 通道，分成組，每組 1； 0.5 A 每組； 替換值； 注意降額
6AG1522-5FF00-7AB0
SIPLUS S7-1500 DQ 8x230V AC/2A 基于 6ES7522-5FF00-0AB0 帶防腐蝕涂層， -40 - +70°C， 數字量輸出模塊， 8 通道，分成組，每組 1； 2A 每組； 替換值
6AG1522-5FH00-7AB0
SIPLUS S7-1500 DQ 16x230VAC 1A ST TRIAC 基于 6ES7522-5FH00-0AB0 帶防腐蝕涂層， -40 - +70°C， -25°C 條件下開機， 數字量輸出模塊 16 通道，分成組，每組 2； 2A 每組； 替換值
6AG1522-5HF00-2AB0
SIPLUS S7-1500 DQ 8x230V AC/5 A 基于 6ES7522-5HF00-0AB0 帶防腐蝕涂層， -25 - +60°C， 數字量輸出模塊， 8 通道，分成組，每組 1； 5 A 每組； 診斷；替換值
6AG1522-5HH00-7AB0
SIPLUS S7-1500 DQ 16x230VAC 2A RLY 基于 6ES7522-5HH00-0AB0 帶防腐蝕涂層， -40 - +70°C， -25°C 條件下開機， 數字量輸出模塊 繼電器 16 條通道，每 組 2 條； 4A 每組；診斷
