產品簡介

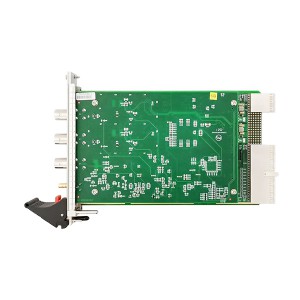

阿爾泰科技PXI8920為2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s。配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。支持多卡同步。
指標參數
|
AI模擬量輸入
|
ADC分辨率
|
8Bit
|
|
輸入通道
|
2通道單端模擬輸入
|
|
輸入電壓范圍
|
0.1、1 （V/Div）
|
|
zui高實時采樣率
|
單通道工作2GS/s，雙通道同時工作每通道1GS/s
|
|
模擬輸入帶寬
|
高達500M（100mV/Div）
|
|
高達400M（1V/Div
|
|
存儲器深度
|
板載2GB內存
|
|
輸入阻抗
|
50Ω±1.5%
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合 可選
|
|
觸發源
|
軟件觸發、外觸發、同步信號觸發、通道觸發
|
|
觸發模式
|
中間觸發、后觸發、預觸發、硬件延時觸發
|
|
時鐘源
|
內部時鐘、外部時鐘
|
|
連接器
|
BNC連接器母插頭
|
|
全自動校準，也可手動
|
|
通過PXI觸發總線接口實現多模塊之間同步
|
產品配件
1. 產品光。盤：1張
2. 保修卡：1張
3. 合格證：1張
