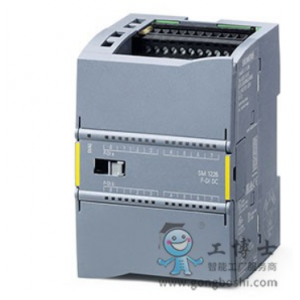

SIMATIC S7-1200，數字輸入 SM 1226，F(xiàn)-DI 16X 24V DC， PROFIsafe，70mm 結構寬度， 至 PL E(ISO 13849-1)/ SIL3(IEC 61508)
| 一般信息 |
| 產品類型標志 |
SM 1226，F(xiàn)-DI 16x24 VDC |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 電源符合 NEC Class 2 要求 |
不 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
155 mA; 電流消耗（SM 總線，5 V DC）：155 mA |
| 數字輸入端 |
| ● 來自負載電壓 L+（空載），***大值 |
130 mA; 130 mA + 6 mA /使用的輸入 + 使用的任何 Vs1/Vs2 電流 |
| 功率損失 |
| 功率損失，典型值 |
7 W |
| 數字輸入 |
| 數字輸入端數量 |
16; 16 (1oo1) 或 8 (1oo2)；注意：您可以分別分配每對輸入“a.x”和“b.x”作為單個 (1oo2) 通道或作為 2 個獨立的 (1oo1) 通道 |
| 可同時控制的輸入端數量 |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
16; 16 個輸入，55 °C（水平） |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16; 16 個輸入，45 °C（垂直） |
| 輸入電壓 |
| ● 對于信號“0” |
-30 V DC 至 +5 V DC |
| ● 對于信號“1” |
15 V DC 至 30 V DC |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
0.5 mA |
| ● 對于信號“1”，典型值 |
5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是的; 0.8 / 1.6 / 3.2 / 6.4 / 12.8 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m; 輸入濾波時間 1.6 ms 到 12.6 ms 未屏蔽（輸入延遲為 0.8 ms 時，必須為數字量輸入和傳感器饋電使用屏蔽電纜） |
| ● 未屏蔽，***大值 |
200 m; 輸入濾波時間 0.8 ms 到 12.6 s 屏蔽（輸入延遲為 0.8 ms 時，必須為數字量輸入和傳感器饋電使用屏蔽電纜） |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是的 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是的 |
| cULus |
是的 |
| FM 許可 |
是的 |
| 安全運行中可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
1 通道，類別 3，PL d；2 通道，類別 3 或 4，PL e |
| ● SIL 按照 IEC 61508 |
SIL 2（單通道），SIL 3（雙通道） |
| 故障概率（使用時間為 20 年，維修時間為 100 小時） |
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL2 |
< 5.00E-04 |
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL3 |
< 1.00E-05 |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL2 |
< 1.00E-08 1/h |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL3 |
< 1.00E-10 1/h |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是的 |
| 尺寸 |
| 寬度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
250 g |
