接觸器 23...26 V AC/DC AC3 7 kW 400 V AC(50...60 Hz) / DC 操作輔助觸點 2 個常開觸點 + 2 個常閉觸點，3 極，規格 S6 母排連接傳統 操作機構

產品品牌名稱

SIRIUS

產品名稱

接觸器

產品類型名稱

3RT5

綜合技術數據

接觸器的結構尺寸

S6

產品擴展輔助開關

是

絕緣電壓測定值

1 000 V

污染程度

3

抗沖擊電壓能力測定值

8 kV

針對安全隔離的***大允許電壓在線圈和主觸點之間符合 EN 60947-1

690 V

耐沖擊性方波沖擊時

● AC 時

8,5g / 5 ms, 4,2g / 10 ms

● DC 時

8,5g / 5 ms, 4,2g / 10 ms

耐沖擊性正弦沖擊時

● AC 時

13,4g / 5 ms, 6,5g / 10 ms

● DC 時

13,4g / 5 ms, 6,5g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

10 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

RoHS 指令（日期）

03/01/2017

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

主電路

極數 用于主電路

3

常開觸點數量用于主觸點

3

常閉觸點數量用于主觸點

0

工作電壓

● AC-3e 時 測定值 ***大值

1 000 V

工作電流

● AC-1 時 ***高 690 V

— 環境溫度 40 °C 時 測定值

185 A

— 環境溫度 60 °C 時 測定值

160 A

● AC-3 時

— 400 V 時 測定值

150 A

— 690 V 時 測定值

150 A

● AC-3e 時

— 400 V 時 測定值

150 A

— 690 V 時 測定值

150 A

可連接的導線截面在主電路中 AC-1 時

● 60 °C 時 許可***小值

70 mm²

● 40 °C 時 許可***小值

95 mm²

工作電流約 200000 次操作循環 AC-4

● 400 V 時 測定值

68 A

● 690 V 時 測定值

57 A

額定功率

● AC-1 時

— 230 V時 60 °C 時 測定值

60 kW

— 400 V 時 60 °C 時 測定值

105 kW

— 690 V 時 60 °C 時 測定值

181 kW

● AC-3 時

— 230 V時 測定值

50 kW

— 400 V 時 測定值

84 kW

— 690 V 時 測定值

146 kW

● AC-3e 時

— 400 V 時 測定值

75 kW

— 690 V 時 測定值

132 kW

額定功率約 200000 次操作循環 AC-4

● 400 V 時 測定值

38 kW

● 690 V 時 測定值

55 kW

空載運行頻率

● AC 時

2 000 1/h

● DC 時

2 000 1/h

開關頻率

● AC-1 時 ***大值

800 1/h

● AC-3 時 ***大值

750 1/h

● AC-3e 時 ***大值

750 1/h

● AC-4 ***大值

130 1/h

控制電路/控制

電壓類型控制饋電電壓的

AC/DC

控制饋電電壓 AC 時

● 50 Hz 時 測定值

23 ... 26 V

● 60 Hz 時 測定值

23 ... 26 V

控制饋電電壓 DC 時

● 測定值

23 ... 26 V

工作區要素控制饋電電壓測定值電磁線圈的 AC 時

● 50 Hz 時

0.8 ... 1.1

● 60 Hz 時

0.8 ... 1.1

過電壓限制器的結構形式

帶壓敏電阻器

起動視在功率電磁線圈的 AC 時

● 50 Hz 時

300 VA

● 60 Hz 時

300 VA

感應功率因數 對于線圈的起動功率

● 50 Hz 時

0.9

● 60 Hz 時

0.9

停機視在功率電磁線圈的 AC 時

● 50 Hz 時

5.8 VA

● 60 Hz 時

5.8 VA

感應功率因數 對于線圈的停機功率

● 50 Hz 時

0.8

● 60 Hz 時

0.8

起動功率電磁線圈的 DC 時

360 W

持續功率電磁線圈的 DC 時

5.2 W

輔助電路

常閉觸點數量用于輔助觸點 無延遲轉換的

2

常開觸點數量用于輔助觸點 無延遲轉換的

2

工作電流 AC-12 時 ***大值

10 A

工作電流 AC-15 時

● 230 V時 測定值

6 A

● 400 V 時 測定值

3 A

工作電流 DC-12 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

3 A

● 220 V 時 測定值

1 A

工作電流 DC-13 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

1 A

● 220 V 時 測定值

0.3 A

UL/CSA 額定數據

輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值

125 hp

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

保險絲gL/gG: 355 A

— 對于相配類型2 需要

保險絲gL/gG: 315 A

● 用于輔助開關的短路保護 需要

保險絲gL/gG: 10A

裝入/固定/外廓尺寸

裝入位置

對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜

緊固類型

螺栓固定

● 并排裝配

是

高度

172 mm

寬度

120 mm

深度

170 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

可連接的導線截面類型

● 在 AWG 導線處用于主觸點

4 ... 250 kcmil

欧美在线操视频,中国老熟女啪啪,成人夜色视频网站在线观看,亚洲熟女精品电影

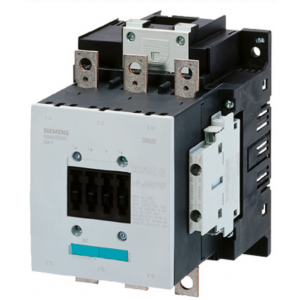

西門子3RT5接觸器3RT5055-6AB36 接觸器 23..26 V AC/DC AC3

3RT5055-6AB36

(EAN: 4011209889873)

CONTACTOR, 75KW/400V/AC-3

技術數據
