產品介紹

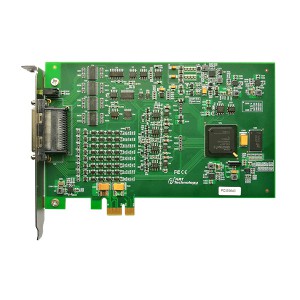

PCIe5640/1/2/3 是一款多功能數據采集卡。該板卡提供 64 RSE / NRSE 通道或 32 通道 DIFF 模 擬量輸入；4 通道模擬量同步輸出；8 路帶緩沖數字 I/O；16 路可編程 I/O 及 2 通道多功能計數器。 PCIe5640/1/2/3 的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數
|
AI模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
輸入通道
|
單端64路/差分32路異步采集（PCIe-5640/5642）；
單端32路/差分16路異步采集（PCIe-5641/5643）
|
|
輸入量程
|
±10V、±5V、±2V、±1V
|
|
采樣率
|
單通道***大2MHz采樣速率，多通道***大500KHz采樣速率
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
16K點FIFO
|
|
觸發源
|
軟件強制觸發、模擬觸發、數字觸發
|
|
AO模擬量輸出
|
分辨率
|
16位（Bit）
|
|
輸出通道
|
4路同步輸出（PCIe-5640）；
2路同步輸出（PCIe-5641）；
0路同步輸出（PCIe-5642/5643）
|
|
轉換速率
|
***大2MHz采樣速率
|
|
量程
|
±10V
|
|
存儲器深度
|
16K點FIFO
|
|
生成模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
CTR計數器
|
通道數
|
2路32位（PCIe-5640/5642）；
1路32位（PCIe-5641/5643）
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
CTR采樣方式
|
CI：按需單點采樣、有限點采樣、連續采樣
CI存儲器深度：2K點FIFO
|
|
CO：按需單點采樣、有限點采樣、連續采樣
|
|
DIO
|
8路帶緩存、程控I/O方向與狀態
|
|
DIO存儲器深度：2K點FIFO
|
|
PFI通道
|
24路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5640/5642）；
8路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5641/5643）
|
|
軟件自動校準
|
|
支持多卡同步
|
產品配件
產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
