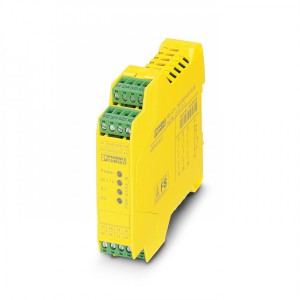

PSR-CE 系列經濟款菲尼克斯繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

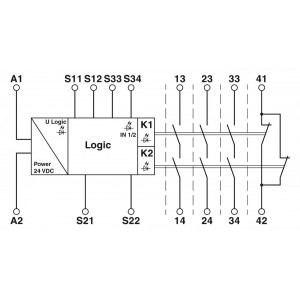

l 輸出為3個常開觸點、1個常閉觸點 ，模塊寬度22.5mm，可插拔式螺釘端子
菲尼克斯繼電器內含35個安全繼電器的套組，用于急停和安全門監控，安全等級可達EN ISO 13849標準的SIL 3或Cat. 4、PL e，雙通道運行，3個啟用電流路徑，24 V DC額定輸入電壓，插拔式螺釘接線端子
一、產品屬性
|
產品類型
|
安全繼電器
|
|
應用
|
急停按鈕
|
|
|
安全門
|
|
機械壽命
|
約107開關次數
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN61810-3標準
|
二、概述
|
額定控制電路電源電壓US
|
24VDC-15%/+10%
|
|
US時的功耗
|
典型值1.68W(DC)
|
|
額定控制電源電流IS
|
典型值70mA
|
|
以UN為參考的輸入電壓范圍
|
0.85...1.1
|
|
UN下的典型輸入電流
|
70mADC(US時)
|
|
沖擊電流
|
<3.5 A(Δt=3msUs時)
|
|
|
<100mA(Δt=500ms，Us/Ix下的S12處)
|
|
|
>-100mA(Δt=300ms，Us/Ix下的S22處)
|
|
|
<6mA(Us/Ix至S34)
|
|
電耗量
|
典型值38mA(S12)
|
|
|
典型值-38mA(S22)
|
|
|
典型值1mA(Us/Ix 至S34)
|
|
輸入／啟動和回饋電路的電壓
|
大約24VDC
|
|
延遲時間
|
5ms(在A1處，在電壓驟降Us的情況下)
|
|
|
不允許測試脈沖
|
|
典型響應時間
|
150ms(自動啟動)
|
|
典型啟動時間（Us時）
|
250ms(通過A1控制時，有Us)
|
|
典型釋放時間
|
20ms(根據需要，通過傳感器回路)
|
|
|
45ms(根據需要，通過A1)
|
|
并行
|
∞
|
|
恢復時間
|
1s(符合安全功能的要求)
|
|
|
<1s(啟動時間)
|
|
保護電路
|
浪涌保護;抑制二極管
|
三、電氣特性
|
額定條件下的***大功 耗
|
16.44W(US=26.4V，IL²=72A²，PTotalmax=2.04W+14.4W)
|
|
額定操作模式
|
100%符合條件
|
|
額定絕緣電壓
|
250 V
|
|
額定過電壓／絕緣
|
請見章節“絕緣配合”
|
四、特性
|
安全數據
|
|
停止類別
|
0
|
|
安全數據：ENISO 13849
|
|
分類
|
4
|
|
性能級別(PL)
|
e (5 A DC13；5 A AC15；8760次開關次數/年)
|
|
安全數據: IEC 61508 - 高要求
|
|
設備類型
|
A類
|
|
安全完整性水平(SIL)
|
3
|
|
每小時危險故障可能(PFHD)
|
5.05 x 10-10 (5 A DC13；5 A AC15；8760次開關次數/年)
|
|
認證測試周期
|
240 月
|
|
使用周期
|
240 月
|
|
安全數據: IEC 61508 - 低要求
|
|
設備類型
|
A類
|
|
安全完整性水平(SIL)
|
3
|
|
所需求的危險故障可能性（PFHAVG）
|
1.37 x 10-4
|
|
認證測試周期
|
66月
|
五、尺寸
|
寬度
|
22.5mm
|
|
高度
|
99mm
|
|
深度
|
114.5mm
|
六、材料規格
